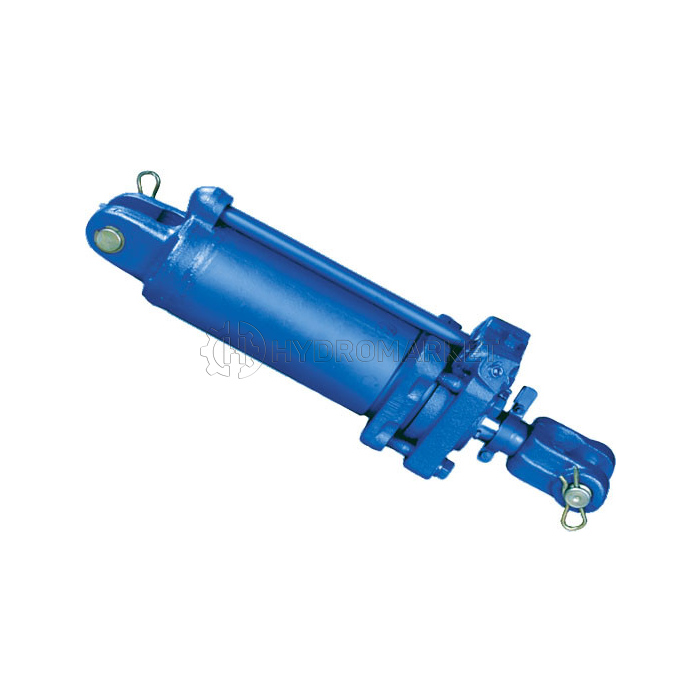

Гідроциліндр МС 80/40х200-3.22 (500) Гідросила

Гідравлічний циліндр односторонньої дії МС 80/40х200 для комунального відвалу КО-1 та КО-2, міжцентровий розмір 500 мм

Гідроциліндр МС 80/40х200-3.22 (500) виробництва «Гідросилу» призначений для встановлення на комунальне обладнання, зокрема відвали КО-1 (АКК-2,5) та КО-2 (АКК-2,5У). Модель відноситься до гідроциліндрів односторонньої дії: тиск робочої рідини забезпечує переміщення штока в робочому напрямку, а зворотний хід відбувається під впливом пружини або зовнішньої сили.

Гідроциліндр має діаметр циліндра 80 мм, діаметр штока 40 мм та хід поршня 200 мм. Номінальний робочий тиск становить 16 МПа. Для монтажу передбачені вуха з втулками на корпусі та штоку, а підключення гідравлічної лінії виконується через штуцер із зовнішнім різьбленням. Міжцентрова відстань кріплень – 500 мм.

Технічні характеристики

• Тип обладнання: гідравлічний циліндр односторонньої дії
• Модель: МС 80/40х200-3.22 (500)
• Діаметр циліндра: 80 мм
• Діаметр штока: 40 мм
• Хід поршня: 200 мм
• Міжцентрова відстань: 500 мм
• Номінальний робочий тиск: 16 МПа (160 бар)
• Кріплення корпусу та штока: вуха з втулками
• Виконання штуцера: зовнішнє різьблення
• Взаємозамінні моделі: ГЦ 80.200.16.000; ЦГ-80.40х200.22; КО 18.000СБ
• Застосовність: комунальний відвал КО-1 (АКК-2,5), КО-2 (АКК-2,5У)

Принцип роботи та сфера застосування

При подачі робочої рідини під тиском у робочу порожнину гідроциліндра шток переміщається у робочому напрямку. Повернення у вихідне становище здійснюється з допомогою зовнішнього зусилля, наприклад сили тяжкості, чи поворотного механізму, передбаченого конструкцією устаткування. Такий принцип використовується в гідроприводах, де силове переміщення потрібно переважно в один бік.

Перед заміною гідроциліндра необхідно звірити модель, хід штока, діаметри, міжцентровий розмір, конструкцію кріплень та параметри гідравлічного підключення з вимогами комунального відвалу.
