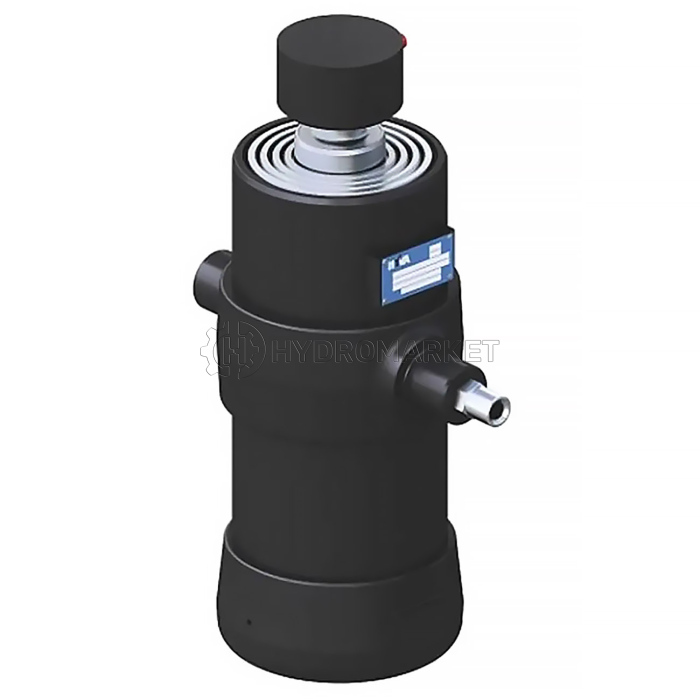

Гідроциліндр UMB 149-3-1360-K265-50-3/4"-HC (підкузовний) HYVA, 71405389

Гідравлічний підкузовний циліндр Hyva UMB 149-3-1360-K265-50-3/4"-HC (хромований)

Циліндри серії HYVA UM — це надійне та ефективне рішення для вантажопідйомних операцій, що поєднує передові технічні характеристики. Завдяки робочому тиску до 220 бар, вони забезпечують стабільну роботу навіть у найскладніших умовах. Діапазон вантажопідйомності від 6 до 32 тонн робить ці циліндри універсальними для різних завдань.

Однією з ключових переваг є сумісність з іншими підкузовними циліндрами, що спрощує процес обслуговування та заміни. Для моделей з діаметром 129, 149 та 169 мм передбачено вбудований клапан обмеження підйому, який підвищує безпеку експлуатації. Циліндри також оснащені функцією вільного виходу штока на 20 мм при повністю опущеному кузові та різьбовими з'єднаннями для зручного підключення.

Характеристики гідроциліндра UMB 149-3-1360-K265-50-3/4"-HC(71405389)

• Артикул: 71405389
• Опис: UMB 149-3-1360-K265-50-3/4"-HC
• Ефективний діаметр: 149 мм
• Кількість штоків: 3
• Загальний хід (включаючи висування): 1360 мм
• Вантажопідйомність: 22-29 тонн
• Максимальний робочий тиск: 220 бар
• Робочий об'єм: 18,1 л
• Загальний об'єм: 19,6 л
• Максимальна витрата насоса: 143 л/хв
• Вага: 79 кг
• Хромування (HC): Так
• Впуск масла: 3/4˝ BSP

Цей циліндр є лише підйомним пристроєм і не може використовуватися як елемент конструкції або піддаватися бічному навантаженню. Бічні навантаження та/або погане вирівнювання можуть призвести до протікання балона. Тому Hyva рекомендує використовувати підставку, навіть у тих випадках, коли циліндр нахиляється тільки назад або вбік. Циліндр пофарбований у чорний колір RAL9005. Відповідні гідравлічні масла див. у специфікації OIL-0011. Детальнішу інформацію про доступні кронштейни та люльки див. у специфікації 015BRA07. Детальні розрахунки можна зробити за допомогою програми HYVA Tipper. Зусилля циліндра на першому ступені (за даними програми HYVA Tipper) не повинно перевищувати максимально допустиме (див. специфікації вище).
