Гідроциліндр підкузовний HYVA UMB 169-4-1020-K265-50-3/4"-HC, 71406291

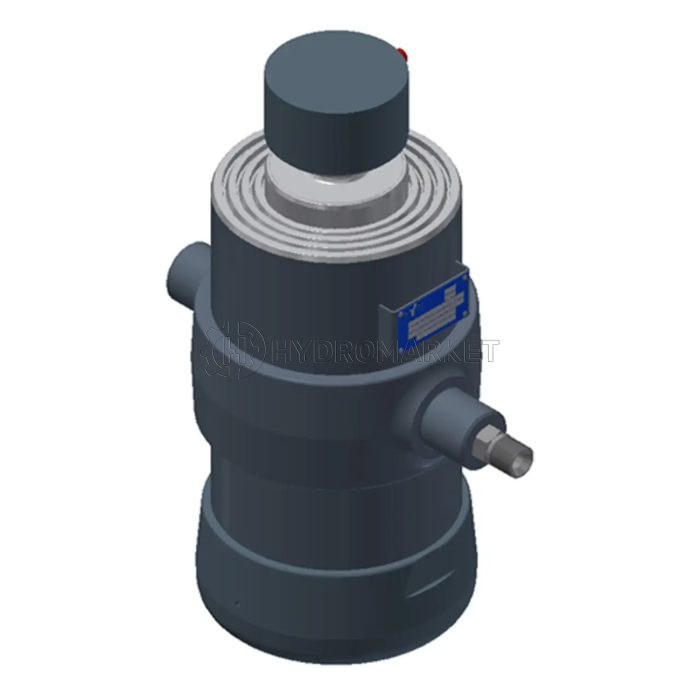

Гідравлічний підкузовний циліндр Hyva UMB 169-4-1020-K265-50-3/4"-HC

Гідравлічні циліндри підкузовні серії UMB з кульковим кріпленням — це сучасна розробка компанії Hyva, призначена для самоскидів з двостороннім або тристороннім розвантаженням. Ці циліндри ідеально підходять для використання в малих та середніх вантажівках із двома або трьома осями. Компактна конструкція дозволяє монтувати їх на шасі автомобіля, так і на причіп. Ключові переваги серії включають високу міцність, довговічність та надійність.

Діапазон моделей починається з діаметра 129 мм із двома ступенями і доходить до 191 мм із вісьмома ступенями. Циліндри відрізняються легкістю, меншою витратою масла та високою швидкістю підйому та опускання кузова. Вони розраховані на робочий тиск до 220 бар та не вимагають обслуговування. Елементи кріплення до циліндрів купуються окремо.

Характеристики Hyva UMB 169-4-1020-K265-50-3/4"-HC (71406291)

• Артикул: 71406291
• Опис: UMB 169-4-1020-K265-50-¾"-HC
• Кількість ступенів: 4
• Загальний хід (включаючи висування): 1020 мм
• Тиск: 220 бар
• Вантажопідйомність: 21-29 тонн
• Вага: 74 кг
• Об'єм: 17.2 л
• Максимальне зусилля на 1-му ступені: 25 тонн
• Вхідне з'єднання: 3/4 дюйми
• Хромування (HC): є

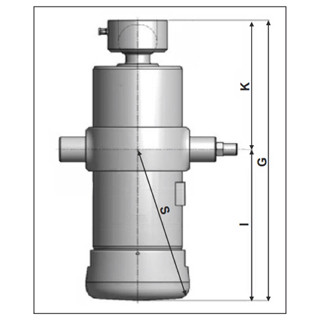

• G 492 мм
• I 227 мм
• K 265 мм
• S 246 мм

Цей циліндр є лише підйомним пристроєм і не може використовуватися як елемент конструкції або піддаватися бічному навантаженню. Бічне навантаження і/або погане вирівнювання можуть призвести до протікання баллона. Тому Hyva настійливо рекомендує використовувати підставку, навіть в тих випадках, коли циліндр нахиляється тільки назад або в бік. Циліндр фарбований в чорний колір RAL9005. Підходящі гідравлічні оливи див. у специфікації OIL-0011. Докладні відомості про доступні кронштейни та люльки див. у специфікації 015BRA07. Докладні розрахунки можна провести за допомогою програми HYVA Tipper. Зусилля циліндра на першій ступені (за даними програми HYVA Tipper) не повинно перевищувати максимально допустиме (див. специфікації вище).

Hyva посідає провідну позицію на світовому ринку виробництва фронтальних гідроциліндрів, пропонуючи широкий асортимент циліндрів з вантажопідйомністю від 5 до 100 тонн і індивідуальними підходами до рішень. Гідроциліндри Hyva, що використовуються в телескопічних конструкціях для задніх самоскидів і самоскидних причепів, відрізняються високою надійністю в будь-яких умовах експлуатації, довговічністю та привабливим співвідношенням ціни і якості. Завдяки збільшеній вантажопідйомності та тривалим інтервалам технічного обслуговування, що призводить до збільшення часу роботи, гідроциліндри Hyva також є екологічно чистими рішеннями з зменшеним споживанням масла та пального.
