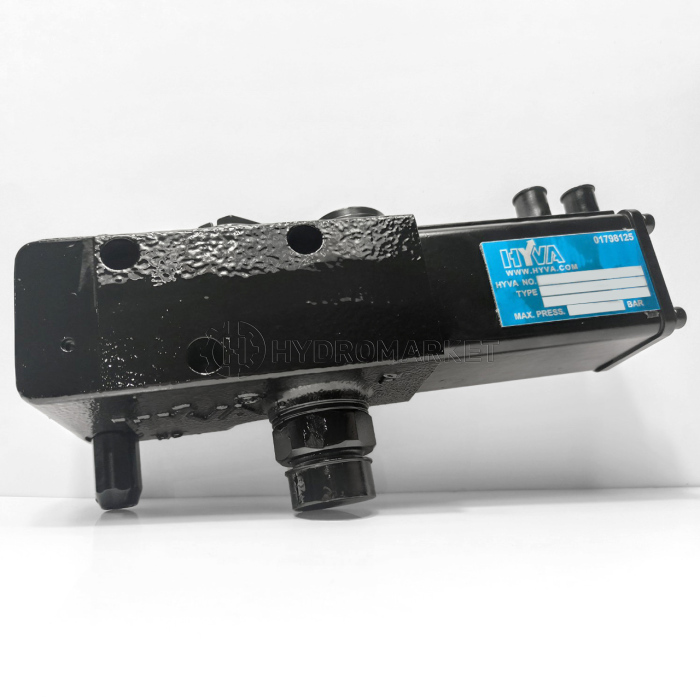

Гідравлічний клапан на самоскид HYVA 14767115 (220 л/хв, 150 бар, Ø1")

Гідророзподільник для самоскида Hyva TIP VALVE HT-TNK-1220-150-P1"

Гідравлічні клапани Hyva серії HT-1220 з пропускною здатністю до 220 л/хв ідеально підходять для систем з великими гідроциліндрами або для роботи в складних умовах, де важливі висока швидкість і велика пропускна здатність. Максимальний робочий тиск задається за допомогою фіксованого картриджа Hyva. Конструкція золотника забезпечує точне управління: опускання здійснюється пропорційно, а швидкість можна регулювати.

Гідравлічні з'єднання виконані з різьбою G 1” для підвищення пропускної здатності. Також передбачений порт G 1/4” для підключення датчика тиску. Пневматичне з'єднання здійснюється через 6-міліметрові трубки.

Гідророзподільники версії TNK можна монтувати прямо на масляний бак з використанням монтажного комплекту, що постачається з клапаном. Вони особливо популярні в самоскидній техніці.

Основні параметри Hyva 14767115

• Макс. пропускна здатність: 220 л/хв
• Макс. робочий тиск: 150 бар
• Пневматичний пілотний тиск: 6-12 бар
• Вага: 6.1 кг
• Порт для насосу (P): G 1"
• Порт для баку (T1): G 1/2"
• Альтернативний порт для баку (T2): G 1"
• Порт для циліндру (C): G 1"
• Мінімальна фільтрація: 25 мкм
• Діапазон в'язкості мін / макс: 12 / 100 мм²/с (сСт)
• Максимальна початкова в'язкість: 1500 мм²/с (сСт)
• Діапазон температури: від -40 до +80 °C

Гідравлічна схема

Рекомендації по експлуатації

• Встановіть клапан відповідно до інструкцій з монтажу.
• Використовуйте правильні перехідники в портах, щоб уникнути деформації корпусу.
• Не використовуйте перехідники з конічною різьбою.
• Щоб додатково запобігти деформації корпусу клапана, поверхня монтажної пластини повинна бути абсолютно рівною.
• Не приварюйте гідророзподільник.
• Ідеальний тиск повітря для клапана складає 8 бар.
• Переконайтесь, що вхідне повітря сухе.
