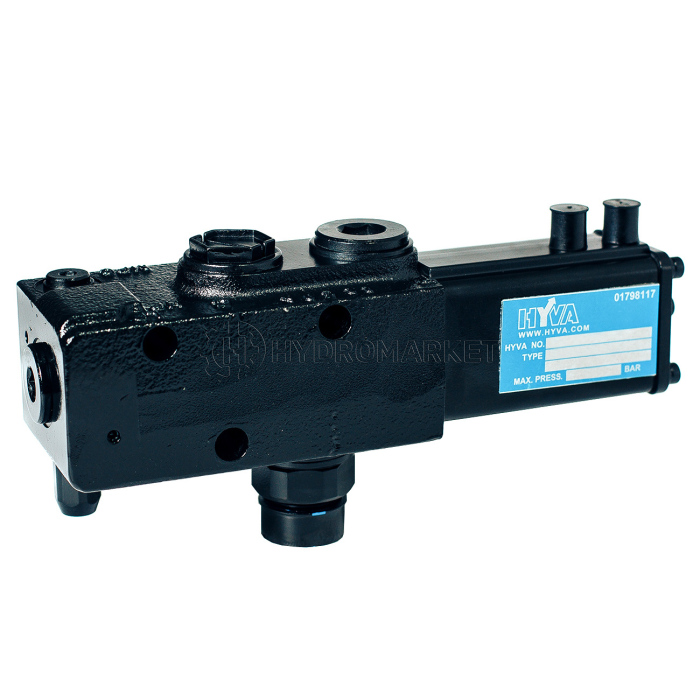

Гідророзподільник на циліндр HYVA 14767458 (220 л/хв, 190 бар, Ø3/4")

Гідророзподільник для самоскида Hyva TIP VALVE HT-SAE-1220-190-P3/4"

Гідравлічні клапани Hyva моделі HT-1220 з максимальною пропускною здатністю до 220 л/хв є оптимальним вибором для використання в системах з великими гідроциліндрами або в умовах підвищених навантажень, де важливі висока швидкість і пропускна здатність. Максимальний робочий тиск задається за допомогою фіксованого картриджа Hyva. Конструкція золотника забезпечує точне функціонування: опускання відбувається пропорційно, а швидкість регулюється.

Гідравлічне з'єднання для насоса має різьбу G 3/4”. Також передбачено порт G 1/4” для підключення датчика тиску. Пневматичне підключення здійснюється через 6-міліметрові трубки.

Гідророзподільники стандарту SAE призначені для встановлення безпосередньо на гідроциліндри Hyva з використанням монтажного комплекту, що постачається в комплекті. Ці розподільники також виконують функцію клапанів захисту від розриву у разі аварійного пошкодження шлангу високого тиску.

Основні параметри Hyva 14767458

• Макс. пропускна здатність: 220 л/хв
• Макс. робочий тиск: 190 бар
• Пневматичний пілотний тиск: 6-12 бар
• Вага: 5.5 кг
• Підключення насоса (P): G 3/4"
• Підключення до бака (T): G 1"
• Підключення до циліндра (C): SAE
• Мінімальна фільтрація: 25 мкм
• Діапазон в'язкості мін / макс: 12 / 100 мм²/с (сСт)
• Максимальна початкова в'язкість: 1500 мм²/с (сСт)
• Діапазон температури: від -40 до +80 °C

Гідравлічна схема

Рекомендації по експлуатації

• Встановіть клапан відповідно до інструкцій з монтажу.
• Використовуйте правильні перехідники в портах, щоб уникнути деформації корпусу.
• Не використовуйте перехідники з конічною різьбою.
• Щоб додатково запобігти деформації корпусу клапана, поверхня монтажної пластини повинна бути абсолютно рівною.
• Не приварюйте гідророзподільник.
• Ідеальний тиск повітря для клапана складає 8 бар.
• Переконайтесь, що вхідне повітря сухе.
