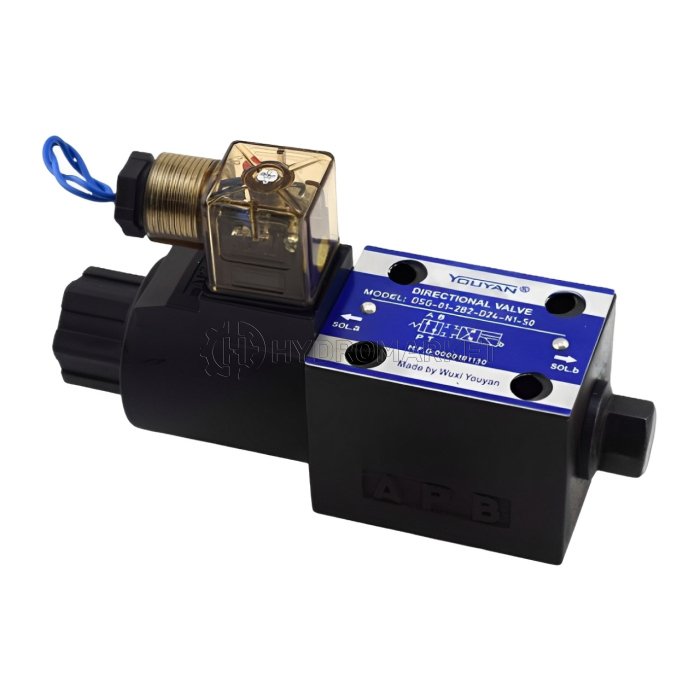

Електромагнітний гідророзподільник DSG-01-2B2L-D24-N1-50 DC 24V

Електромагнітний розподільний клапан DSG-01-2B2L-D24-N1-50 (DC 24 V)

DSG-01-2B2L-D24-N1-50 — електромагнітний розподільник напряму із серії DSG-01 від YUKEN, призначений для високоточного керування потоком гідравлічної рідини. Валюта моделі: компактність, надійність і зручність установки завдяки спеціальній конструкції з реверсним монтажем котушки («L»).

Переваги серії DSG-01

• Підвищений тиск і витрата: до 35 МПа та до 100 л/хв — на 10–60 % більше, ніж у попередніх серіях.
• Мінімальні втрати напору: падіння тиску знижено до 0,9 МПа, що покращує ККД усієї гідросистеми.
• Стійкість до забруднень: завдяки потужній пружині та магніту вал кард стабільна відмінно від суспензій та забруднень.
• Компактність та мала вага: корпус DSG-01 зменшений у розмірах та масі при збереженні потужності.
• Захист IP65: високий пило- та вологозахист для використання в несприятливих умовах.

Застосування

Підходить для промислових та мобільних гідравлічних систем, де потрібне швидке та точне перемикання напрямку потоку: підйомно-транспортне обладнання, преси, автоматичні лінії, мобільна техніка.

Технічні характеристики

• Тип: Електромагнітний розподільник напряму
• Модель: DSG-01-2B2L-D24-N1-50
• Умовний прохід (Size): 01 (~ 6 мм)
• Позиції: 2
• Тип золотника: B2 — зміщене положення зі зворотною пружиною
• Особливість «L»: реверсний монтаж котушки (зворотний монтаж) для зручного встановлення
• Котушка: DC 24 V, N1 — DIN-роз'єм, що світиться
• Максимальна витрата: до 100 л/хв
• Максимальний робочий тиск: до 35 МПа
• Максимальний тиск на T-лінії: до 21 МПа

Рекомендації з монтажу та експлуатації

1. Забезпечте чистоту гідросистеми (фільтр не грубіший за NAS12 або 25 мкм); це збільшує термін служби.
2. Використовуйте рекомендовані ущільнення та дотримуйтесь моментів затягування під час встановлення.
3. Підключайте живлення через захист (автомат, запобіжник) та перевіряйте підсвічування на роз'ємі.
4. Зберігайте клапан у сухих умовах, захищених від агресивних середовищ.
