Електромагнітний гідророзподільник DSG-01-3C2-A120-N1-50 AC 120V

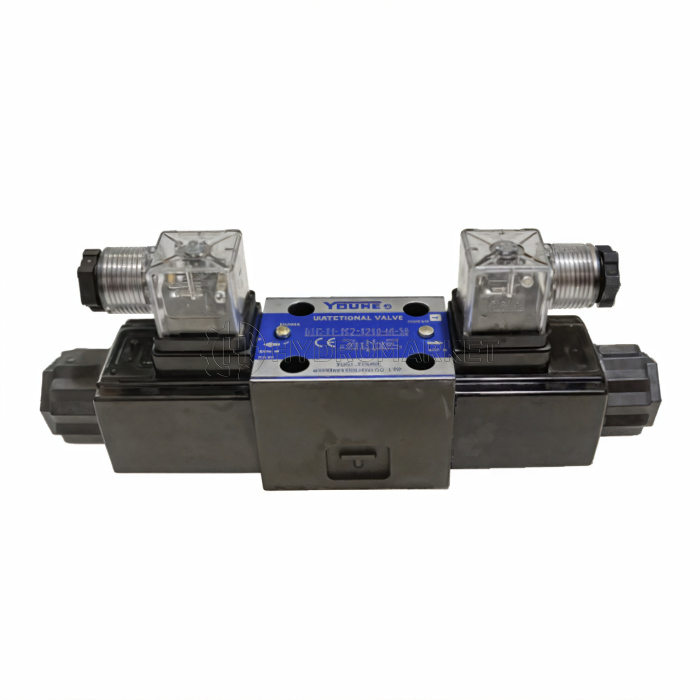

Електромагнітний розподільний клапан Yuken DSG-01-3C2-A120-N1-50 (AC 120V)

DSG-01-3C2-A120-N1-50 — спеціалізований електромагнітний напрямний (золотниковий) клапан серії DSG-01, розроблений для точного керування напрямком потоку гідравлічної рідини у важкій промисловій та мобільній техніці. Комбінація високої міцності корпусу, «мокрих» соленоїдів та раціональної гідродинаміки забезпечує надійну роботу при високих тисках та великих витратах.

Ключові переваги

• Високий робочий тиск: клапани серії DSG-01 розраховані на експлуатацію при тиску до 35 МПа, що дає запас міцності для навантажених гідросистем.
• Велика пропускна здатність: при відповідній комплектації DSG-01 забезпечує витрату до 100 л/хв, що підходить для контурів з високою продуктивністю.
• Низький перепад тиску: завдяки оптимізованим каналам та мокрому виконанню соленоїдів досягається мале падіння тиску (орієнтовно ~0,9 МПа при типових режимах), що підвищує ККД системи.
• Стабільність і стійкість до перешкод: потужні магніти та поворотні пружини забезпечують впевнене перемикання золотника навіть за наявності забруднень у робочій рідині.
• Захист та зручність монтажу: виконання з роз'ємом N1 — plug-in connector з індикатором — спрощує електричне підключення та швидку діагностику; конструкція відповідає вимогам пилу/вологозахисту (IP65-еквівалент).

Області застосування

Підходить для керування гідравлічними приводами у промисловому устаткуванні, пресах, підйомно-транспортній техніці, будівельній та сільськогосподарській техніці, а також у будь-яких мобільних гідросистемах, де необхідна надійність при високих тисках та інтенсивних циклах перемикання.

Технічні характеристики

• Тип клапана: електромагнітний напрямний (solenoid operated directional valve)
• Модель: DSG-01-3C2-A120-N1-50
• Розмір корпусу: DSG-01 (відповідає 1/8 - CETOP D03 / ISO 4401-03 монтажній групі)
• Кількість позицій: 3
• Тип золотника: C2 — пружинно-центрований
• Тип соленоїда: AC 120 V (котушка для мережі ~120 В) — виконання A120.
• Електропідключення: N1 — plug-in connector з індикатором живлення/стану.
• Максимальна витрата: до 100 л/хв
• Максимальний робочий тиск: до 35 МПа
• Максимальний зворотний тиск по лінії T: до 21 МПа
• Тип виконання: стандартний
• Орієнтовна маса: ~1.8–2.5 кг

Комплектація та опції

• Клапан у зборі з котушкою AC 120 V.
• Роз'єм N1 (plug-in) з індикатором — стандартна опція для швидкої діагностики.
• Можливі комплектації з різними типами золотників (3C2, 3C4, 3C60 і т.д.), виконанням для зниженої вібрації (S-DSG) та опціями по ущільненню/матеріалам прокладок під специфічні середовища.

Рекомендації щодо застосування

• Вибирайте DSG-01-3C2-A120-N1-50 для контурів, де потрібні часті перемикання при високих тисках та великих витратах.
• Якщо важлива гранично м'яка плавність перемикання (наприклад, щоб уникнути гідроударів), розгляньте варіант «shockless» (S-DSG) або встановлення пристроїв демпфування.
• Перед закупівлею звіряйте посадочні та приєднувальні розміри (ISO 4401-03 / CETOP D03) та параметри електричної котушки під вашу мережу.
