Електромагнітний гідророзподільник DSG-01-3C2-A240-N1-50 AC 240V

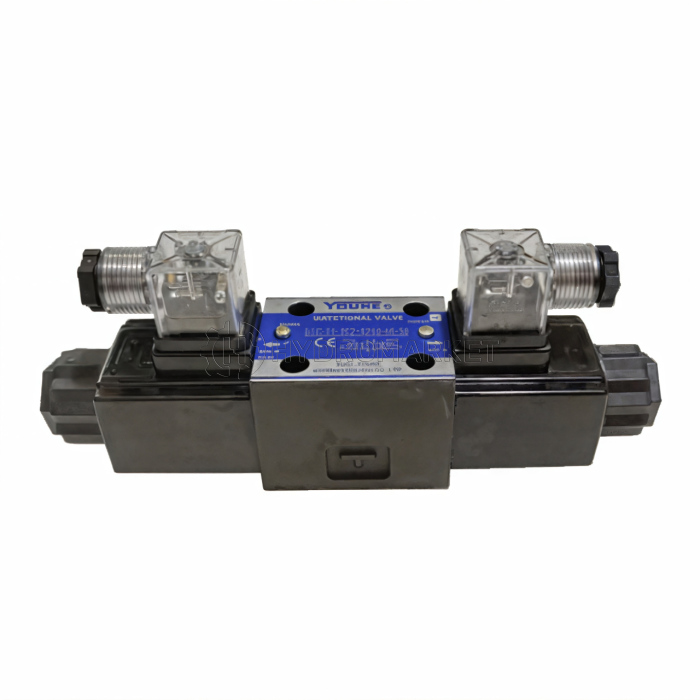

Електромагнітний розподільний клапан Yuken DSG-01-3C2-A240-N1-50 (AC 240 V)

DSG-01-3C2-A240-N1-50 — компактний трипозиційний золотниковий клапан із серії DSG-01 для точної зміни напрямку потоку робочої рідини в гідросистемах промислового обладнання та мобільної техніки. Модель поєднує високий робочий тиск, збільшену пропускну здатність та низькі втрати тиску завдяки «мокрим» соленоїдам та раціональній геометрії каналів.

Переваги

• Високі межі тиску та витрати: серія DSG-01 розрахована на макс. тиск до 35 МПа та витрата до 100 л/хв — запас для навантажених контурів та швидкої реакції виконавчих механізмів.
• Стабільна робота: потужні магніти та пружини соленоїдів підвищують стійкість до забруднень та забезпечують чітке перемикання золотника.
• Низький перепад тиску: оптимізовані канали знижують падіння тиску приблизно до 0,9 МПа (при 60 л/хв, 3C2), що підвищує енергоефективність систем.
• Захист IP65: виконання з пило- та бризкозахистом підходить для важких умов експлуатації.
• Зручне підключення: виконання N1 — plug-in роз'єм із сигнальною індикацією, швидка діагностика живлення котушки та спрощений монтаж.

Область застосування

Промислові верстати та гідростанції, лінії автоматизації, прес-обладнання, підйомно-транспортні механізми, а також мобільна гідравліка, де потрібне надійне та передбачуване перемикання потоків.

Технічні характеристики

• Тип клапана: електромагнітний розподільний
• Серія/розмір: DSG-01 / 01 (монтаж за ISO 4401-03)
• Позиції / пружини: 3 позиції, C2 — пружинно-центрований золотник
• Котушки: AC 240 В, частота 50/60 Гц
• Електропідведення: N1 — plug-in роз'єм з індикатором живлення
• Макс. витрати: до 100 л/хв
• Макс. робочий тиск: до 35 МПа
• Макс. протитиск лінією T: до 21 МПа
• Падіння тиску: орієнтовно 0,9 МПа при 60 л/хв для золотника 3C2 (P→A)
• Ступінь захисту: IP65 (IEC 529 / JIS C 0920)

Комплектація та монтаж

• Стандарт: клапан у зборі з котушками AC 240 В та роз'ємом N1 (індикатор).
• Підпліта: тип DSGM-01 (різьби Rc/BSP/NPT - за стандартом системи), кріплення - 4 гвинта M5; поверхня монтажу — ISO4401-03.
