Гідророзподільник DSG-01-3C3-D24-N1-50 DC 24V

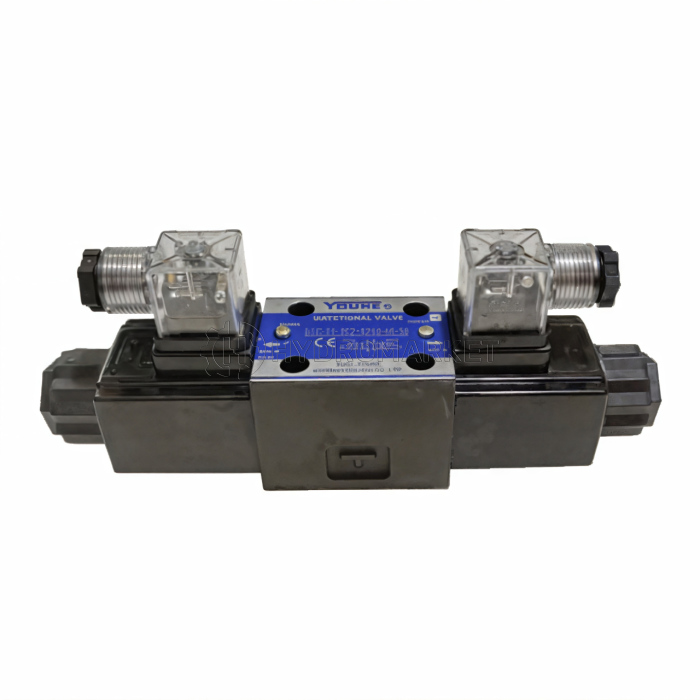

DSG-01-3C3-D24-N1-50 - трипозиційний соленоїдний розподільний клапан малої розмірності (тип 01), оснащений пружинно-центруючим золотником (C3) і соленоїдом на 24 В постійного струму. Проектування серії DSG-01 спрямоване на поєднання великої пропускної здатності з високою робочою міцністю та низьким перепадом тиску – це робить клапан оптимальним для компактних гідросхем з високими вимогами щодо продуктивності та надійності.

Рекомендується для використання в промислових гідросистемах, автоматизованих механізмах, вантажно-розвантажувальній техніці та мобільних гідросистемах, де необхідна компактна апаратура з високою пропускною здатністю та надійним захистом від зовнішніх впливів.

Ключові переваги

• Високий робочий тиск та велика витрата. Серія DSG-01 допускає робочий тиск до ~35 МПа та витрати до 100 л/хв, що вигідно відрізняє її від типових 1/8" рішень.
• Низький перепад тиску. Завдяки раціональній гідродинаміці та потужному «мокрому» соленоїду перепад знижений (типово близько 0,9 МПа), що підвищує ККД системи.
• Стабільна робота в «брудних» умовах. Потужне магнітне зусилля та пружинне повернення забезпечують надійне перемикання навіть за наявності зважених частинок.
• Компактність та невелика вага. Корпус оптимізовано для зменшення габаритів та маси без втрати пропускної спроможності.
• Захищений електричний роз'єм. У виконанні N1 використовується DIN-роз'єм з індикатором, що спрощує підключення та діагностику.
• Ступінь захисту (еквівалент IP65). Електрична частина розрахована на стійкість до пилу та вологи, підходячи для агресивних виробничих умов.

Технічні характеристики

• Тип клапана: Соленоїдний розподільний
• Модель: DSG-01-3C3-D24-N1-50
• Розмір корпусу: 01 (≈ 1/8", ≈ 6 мм)
• Кількість позицій: 3 (трьохпозиційний)
• Конфігурація золотника: C3 - центрована пружиною
• Електроживлення соленоїда: DC 24 V
• Тип гнізда: N1 — DIN-конектор з індикатором
• Максимальна витрата: до 100 л/хв
• Максимальний робочий тиск: до 35 МПа
• Максимальний зворотний тиск на T-лінії: до 21 МПа
• Тип соленоїда: мокрого виконання (wet-type), знижує шум і продовжує ресурс
