Електромагнітний гідророзподільник DSG-03-2B2L-D24-N1-50 DC 24V

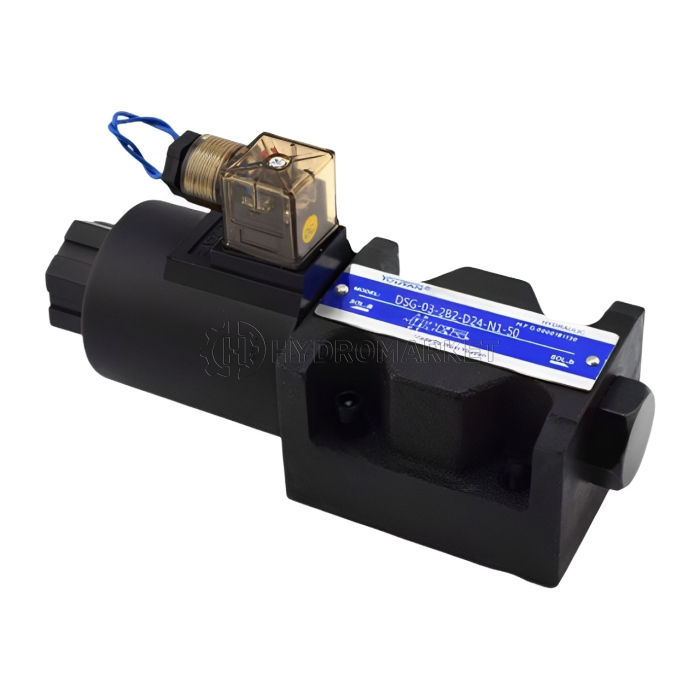

Електромагнітний розподільний клапан DSG-03-2B2L-D24-N1-50 (DC 24V)

DSG-03-2B2L-D24-N1-50 — компактний та надійний електромагнітний розподільник напряму із серії DSG-03, призначений для керування потоками гідравлічної рідини в промислових та мобільних системах. Модель поєднує високі експлуатаційні показники з можливістю зворотного розташування котушки (варіант «L»), що полегшує монтаж у стиснених умовах.

Ключові переваги

• Висока надійність при великих навантаженнях: серія DSG-03 розроблена для роботи при високому тиску та великих витратах, що робить ці клапани придатними для важких гідросистем.
• Низький рівень шуму та тривалий термін служби: у клапанах застосовуються «мокрі» котушки (wet-type solenoids), які забезпечують тиху роботу та виключають витікання мастила назовні.
• Стійкість до забруднення: продумана конструкція золотника та потужні магнітні елементи гарантують стабільну роботу навіть при експлуатаційних забрудненнях.
• Гнучкість монтажу: літера «L» у маркуванні вказує на можливість зворотного (реверсного) розміщення котушки — зручно для обмежених монтажних зон.
• Зручне підключення: штатний світящийся DIN-роз'єм N1 полегшує подачу живлення та візуальну діагностику стану котушки.

Коротке застосування

Рекомендується для промислових ліній, пресів, підйомників, мобільної техніки та інших систем, де потрібне швидке та передбачуване перемикання напрямку потоку: P→A/B, A/B→T тощо, з надійною роботою при високому тиску.

Технічні характеристики

• Тип: електромагнітний розподільник напряму
• Модель: DSG-03-2B2L-D24-N1-50
• Умовний прохід: 03 (≈ 3/8″)
• Кількість положень: 2
• Тип золотника: B2 (зміщене положення зі зворотною пружиною)
• Особливість «L»: зворотне (реверсне) розташування котушки для зручності монтажу
• Котушка: DC 24 V (в комплекті - N1 DIN-роз'єм з індикатором)
• Макс. робочий тиск: до 31,5 МПа (серійне значення для DSG-03)
• Макс. зворотний тиск у T-лінії: до 16 МПа
• Макс. витрати: залежно від виконання до 100–120 л/хв
• Підключення живлення: через світиться DIN-штекер N1

Рекомендації з монтажу та експлуатації

1. Очистіть систему перед встановленням — дрібні частинки скорочують термін служби клапана.
2. Використовуйте рекомендовані виробником ущільнення та моменти затягування під час монтажу.
3. Підключайте живлення через захисні пристрої (запобіжник/автомат) та перевіряйте індикатор на роз'ємі.
4. Не допускайте тривалого зберігання в агресивному середовищі — зберігайте у сухому, захищеному приміщенні.
