Електромагнітний гідророзподільник DSG-03-3C10-D24-N1-50 DC 24V

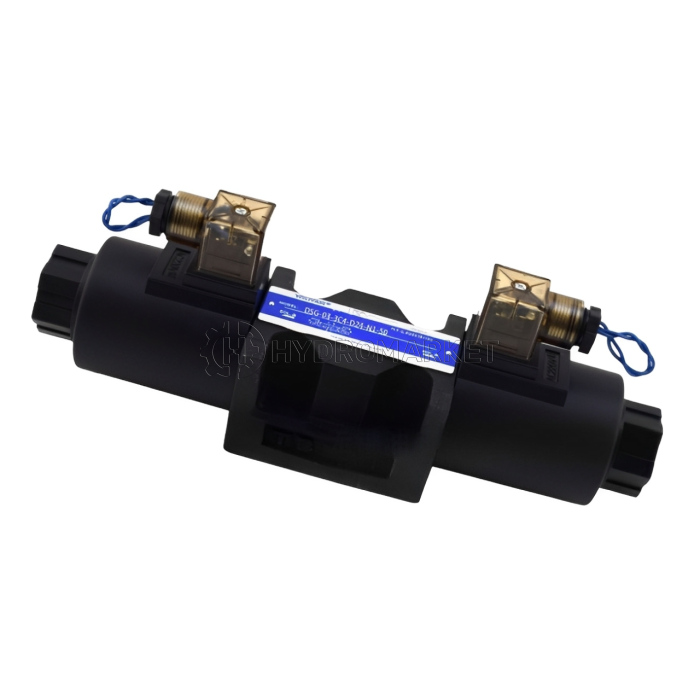

Електромагнітний напрямний клапан DSG-03-3C10-D24-N1-50 (DC 24V)

DSG-03-3C10-D24-N1-50 — соленоїдний (електромагнітний) напрямний золотниковий клапан із серії DSG-03, призначений для точного управління напрямком потоку гідравлічної рідини в промислових та мобільних гідросистемах. Комбінація «мокрих» соленоїдів, компактного корпусу та посилених пружин гарантує надійну роботу в навантажених контурах та тривалий термін служби.

Чому ця модель користується попитом

• Високий робочий тиск: серія DSG-03 розрахована на роботу при тиску до 31,5 МПа, що дає запас міцності для важких гідросхем.
• Хороша пропускна здатність: для ряду модифікацій серії DSG-03 допускається потік до 120 л/хв; дана конфігурація із золотником C10 у типовому виконанні забезпечує до ~80 л/хв у робочих умовах.
• Низький рівень шуму та довговічність: мокрі соленоїди зменшують акустичний шум і запобігають витоку масла назовні, що продовжує ресурс котушок та корпусу
• Стабільне перемикання: потужні магніти та поворотні пружини мінімізують вплив забруднень на роботу золотника.
• Зручне підключення: виконання N1 — plug-in роз'єм з індикатором живлення спрощує монтаж та швидку діагностику електричної частини. (модифікація D24 – котушка DC 24 V).

Область застосування

Клапан DSG-03-3C10-D24-N1-50 застосовується в системах керування гідроприводами преси, навантажувальної та будівельної техніки, установках з інтенсивною циклічністю перемикань, а також у мобільних та стаціонарних гідросистемах, де потрібні надійність та компактність блоку керування потоками.

Основні технічні характеристики

• Тип клапана: соленоїдний напрямний
• Модель: DSG-03-3C10-D24-N1-50
• Розмір корпусу: 03 (3/8") - монтажна група CETOP D05 / ISO 4401-05
• Кількість позицій: 3
• Тип золотника: C10 — пружина, що центрується
• Тип соленоїда: DC 24 V
• Електроз'єднання: N1 — plug-in роз'єм з індикатором
• Максимальна пропускна здатність (серія): до 120 л/хв
• Максимальний робочий тиск: 31,5 МПа
• Максимальний зворотний тиск по лінії T: 16 МПа
• Втрати тиску: близько 0,9 МПа у типових режимах при рекомендованих витратах

Рекомендації

• Підтримуйте чистоту системи: рекомендована фільтрація - не грубіше 25 µm (залежить від конкретної схеми та рекомендацій виробника).
• При проектуванні враховуйте величини тиску та витрати, а також протитиск по лінії T — для коректного підбору підпліти та схеми підключення.
• Якщо потрібно гранично м'яке перемикання (щоб уникнути гідроударів), розгляньте версію shockless або додавання демпферів у лініях.
