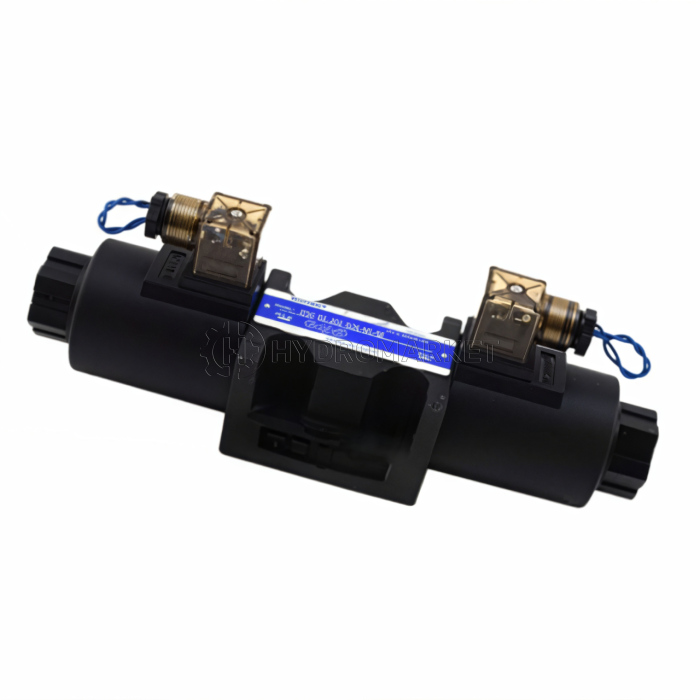

Електромагнітний гідророзподільник DSG-03-3C12-D24-N1-50 DC 24V

Електромагнітний напрямний клапан Yuken DSG-03-3C12-D24-N1-50 (DC 24V)

DSG-03-3C12-D24-N1-50 — соленоїдний (електромагнітний) напрямний золотниковий клапан серії DSG-03, розроблений для точного та надійного керування напрямком потоку гідравлічної рідини в промислових та мобільних гідросистемах. Компактний корпус і «мокрі» соленоїди забезпечують плавну роботу, низький рівень шуму та тривалий ресурс навіть за інтенсивної експлуатації.

Ключові переваги

• Висока міцність і надійність: розрахований на роботу при підвищеному тиску і витримує часті цикли перемикання завдяки посиленим пружинам і магнітам.
• Мінімальні втрати тиску: оптимізована гідромагістраль знижує перепади тиску, що позитивно позначається на енергоефективності контуру.
• Низький рівень шуму та довговічність: мокрі соленоїди зменшують акустичні викиди та перешкоджають зовнішнім витокам мастила.
• Зручність монтажу та сервісного доступу: виконання з plug-in роз'ємом N1 та індикатором спрощує підключення та швидку діагностику стану котушки.
• Компактність: корпус DSG-03 відповідає монтажним розмірам CETOP D05 / ISO 4401-05, що полегшує заміну та інтеграцію в існуючі підпліти.

Область застосування

Підходить для керування гідроприводами у промислових пресах, автоматизованих механізмах, підйомно-транспортній техніці, будівельній та сільськогосподарській техніці, а також у будь-яких мобільних системах, де потрібне надійне перемикання напрямку потоку при помірному та високому тиску.

Технічні характеристики

• Тип клапана: соленоїдний напрямний
• Модель: DSG-03-3C12-D24-N1-50
• Розмір корпусу: 03 (3/8" - монтаж CETOP D05 / ISO 4401-05)
• Кількість позицій: 3
• Тип золотника: C12 — пружина, що центрується
• Тип соленоїда: DC 24 V
• Електроз'єднання: N1 — plug-in роз'єм з індикатором
• Максимальна пропускна здатність: до 90 л/хв
• Максимальний робочий тиск: 31,5 МПа
• Максимальний протитиск лінії T: 16 МПа
• Режими управління: можливі ручний пін-оверрайд та варіанти з «shockless» пом'якшенням перемикання на замовлення
• Матеріали ущільнень та корпус: стандартні стійкі до гідравлічних масел матеріали; можливі виконання під спеціальні середовища на запит

Рекомендації

• Рекомендований ступінь фільтрації робочої рідини — не грубіше 25 µm (або згідно з вимогами виробника гідросистеми).
• Перед встановленням звірити посадочні та приєднувальні розміри за каталогом (порти P/A/B/T та отвори кріплення).
• При необхідності плавного перемикання використовуйте «shockless» виконання або системи демпфування в контурах.
