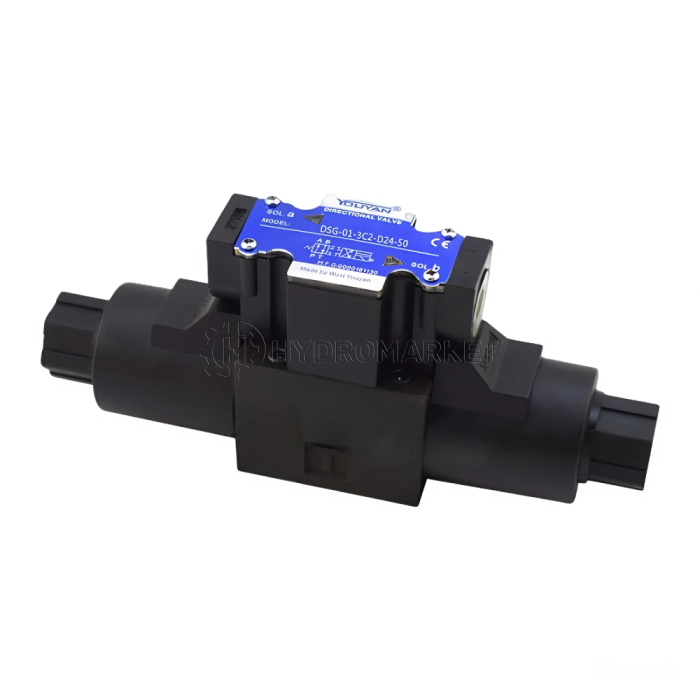

Електромагнітний розподільник DSG-01-3C2-D24-50 DC 24 V

Електромагнітний розподільний клапан DSG-01-3C2-D24-50 (DC 24 V)

DSG-01-3C2-D24-50 — елемент гідравлічної розподільної системи із серії DSG-01, призначений для точного напрямку потоку робочої рідини у промислових та мобільних гідросистемах. Компактна конструкція, висока продуктивність та здатність витримувати інтенсивні навантаження роблять цей клапан універсальним компонентом.

Основні переваги

• Високий тиск і велика витрата: максимальний робочий тиск досягає ~35 МПа, а витрата - до 100 л/хв, що дозволяє використовувати клапан у контурах з високими вимогами щодо швидкості потоку.
• Низькі втрати тиску: перепад тиску становить лише близько 0,9 МПа при 60 л/хв і золотнику типу 3C2 – це покращує ефективність системи.
• Стійкість у роботі: потужний магнітний вплив та пружинне центрування забезпечують стабільну роботу навіть при забрудненнях.
• Компактність і невелика вага: довжина корпусу скорочена до ~205 мм, а маса - до ~1,85 кг, зберігаючи високі характеристики.
• Захист IP65 (еквівалент): забезпечена стійкість до пилу та водяних бризків, що підходить для важких промислових умов.

Області застосування

• Автоматизовані складальні лінії та верстатне обладнання
• Гідравлічні контури мобільної техніки (наприклад, підйомні механізми, кермо)
• Промислові преси, випробувальні стенди, системи лиття

Технічні характеристики

• Тип клапана: електромагнітний розподільний, 4-лінійний, 3-позиційний, центр — всі порти перекриті
• Розмір/серія: DSG-01, типорозмір 01 (NG6 / CETOP 3 / D03)
• Золотник: 3C2 — пружинно-центрований, при нейтралі всі порти закриті
• Котушка: DC 24 V (тип D24), з клемною коробкою
• Макс. робочий тиск: ~35 МПа
• Макс. зворотний тиск лінії T: до ~21 МПа
• Максимальна витрата: до ~100 л/хв
• Перепад тиску: ≈ 0,9 МПа при 60 л/хв, золотник 3C2
• Захист: IP65-еквівалент (IEC/JIS)
• Монтаж: на плиту (subplate), стандарт D03 (CETOP 3 / ISO 4401-03-02-0-94)

Рекомендації щодо вибору

• Переконайтеся, що центрування золотника відповідає логіці роботи вашої гідросхеми; для інших варіантів доступні альтернативи, наприклад, smooth-shift (shockless) версії.
• Для безперебійної роботи вибирайте правильно підібрану подачу фільтра та в'язкість мастила.
• Тип D24 найкраще використовувати в системах з джерелом постійного струму 24 В.
