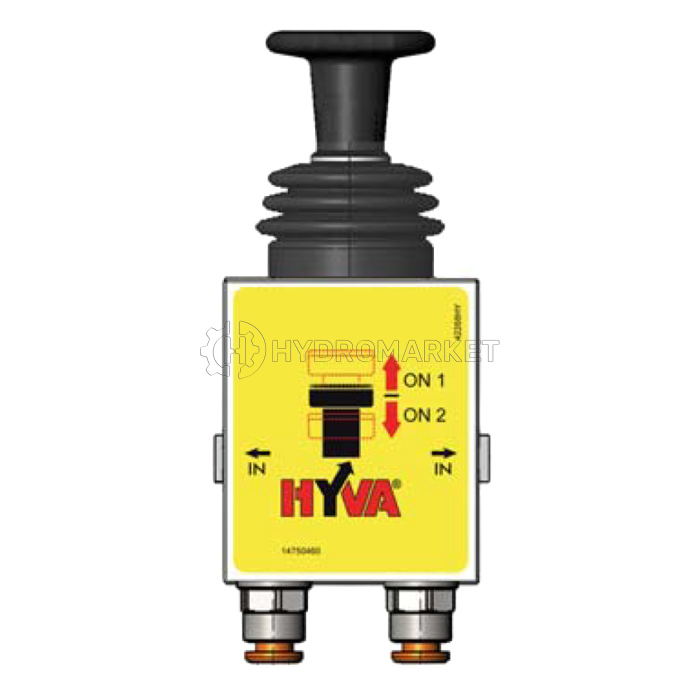

Пневматична кнопка (свіч) плоска HYVA, 14750460

Пневматичний перемикач (свіч) Hyva 14750460

Додаткова секція 147 50 460 є складовою пневматичної системи управління Hyva 14750430. Являє собою НЕ пропорційне керування подвійної дії і може використовуватися там, де необхідно контролювати включення/вимикання двох бічних рухів (наприклад, мультикап, бічні двері тощо). Секція має двостороннє пружинне повернення. Пневматичний контролер (кнопка) Hyva 14750460 має невеликий розмір і вагу, з компактним литим корпусом для зручності монтажу

Рекомендації щодо використання пневмоуправління Hyva

1. Підключіть секції відповідно до пневматичної схеми.
2. Для безперебійної роботи пневматичної системи використовуйте "сухе" повітря.
3. Забезпечте такі умови для безпроблемної роботи пневматичної системи:
   • Повітряні трубки не повинні бути занадто близькими до гострих об'єктів.
   • Вдалині від рухомих частин.
   • Вдалині від вихлопних і компресорних ліній.
   • Трубки не повинні бути вигнутими.
   • Трубки не повинні бути занадто довгими.

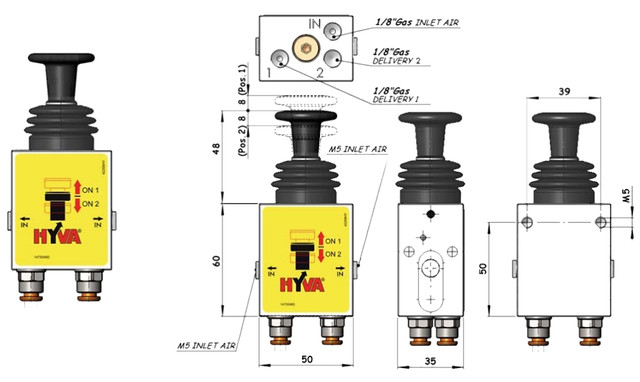

4. У головній секції є два отвори M6 (10 мм глибиною) на відстані 58 мм для встановлення пневмоконтролю в кабіні.
5. Виводьте повітря в кабіну без використання повітряної труби.

Характеристики пневмоперемикача Hyva 14750460

Код продукту	14750460
Макс. Тиск	12 бар
Мін. Тиск	5 бар
Макс. Температура	+80°
Мін. Температура	-30°
Пневматичні з'єднання	для повітряних трубок діаметром 6 мм

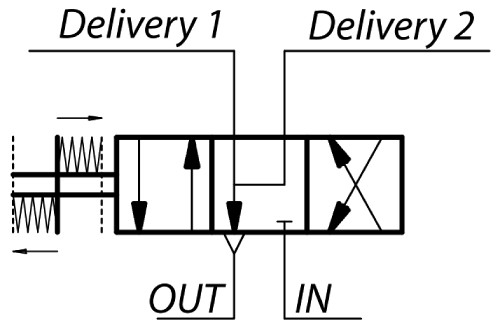

Пневматична схема

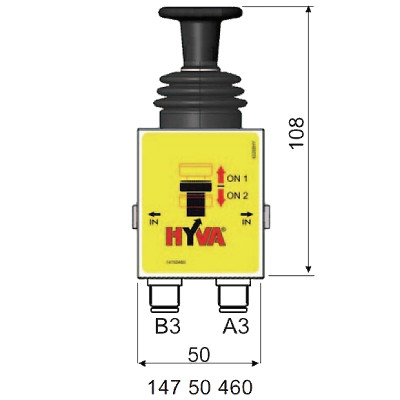

A3: = робочий порт свіча (додаткової секції); B3: = робочий порт свіча (додаткова секція)
