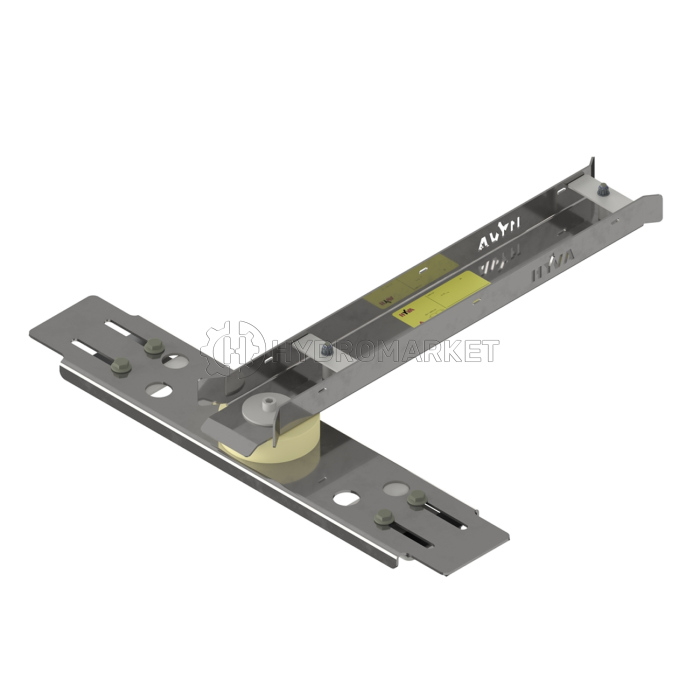

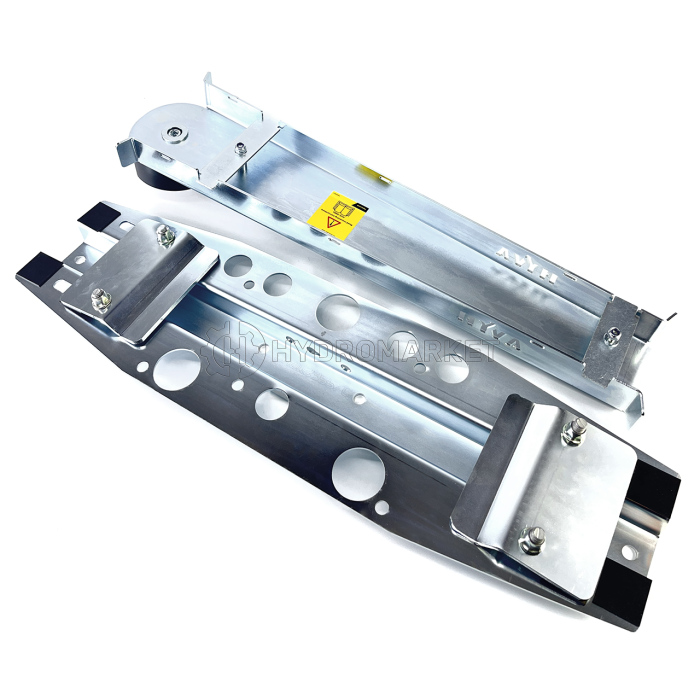

Поворотний механізм Hyva (поворотна муфта) для шлангів 14801110

Напрямна штанга Flex Saver Easy Hyva

Поворотний механізм для шлангів, що кріпиться на шасі. Для більш комфортного згинання шлангів при поворотах напівпричепа, а також запобігти поломкам і стиранням шлангів.

Основні характеристики

• Довжина: 725мм
• Ширина шасі: 495 <710 мм
• Вага: 11 кг
• Налаштування моменту, що крутить: M12x50 Макс. 50 Нм
• Налаштування моменту, що крутить: M8x50 Макс. 10 Нм
• Налаштування моменту, що крутить: M12 Макс. 50Нм

Монтаж

1. Встановіть верхню частину на основу: механізм повинен бути зверху основи; шайби, пружина та гайка нижче базової частини.
2. Затягніть основну гайку, щоб важіль все ще міг повертатися (але з деякими опорами).
3. Затягніть додаткову контргайку з основною гайкою 50 Нм.

Установка

• Проведіть напрямний важіль по діагоналі між рамою шасі вантажного автомобіля.
• Правильно визначте положення напрямного важеля:

1. Перевірте, що після встановлення шлангів трактор може вільно повертатися без натягу або стискання шлангів.
2. Перевірте, чи не може направляючий важіль торкатися будь-яких компонентів на тракторі (наприклад, датчик рівня палива в баку, зворотний фільтр, кришка заливної горловини).

• Закріпіть затискачі під рамою шасі, затягнувши 4 болти (макс. крутний момент: 50 Нм), переконайтеся, що затискачі не менше 15 мм з кожного боку під рамою шасі.
• Помістіть шланги в важіль, що направляє, і затягніть болти М8. (макс. крутний момент: 10 Нм), тому пластини утримують шланг на місці.
