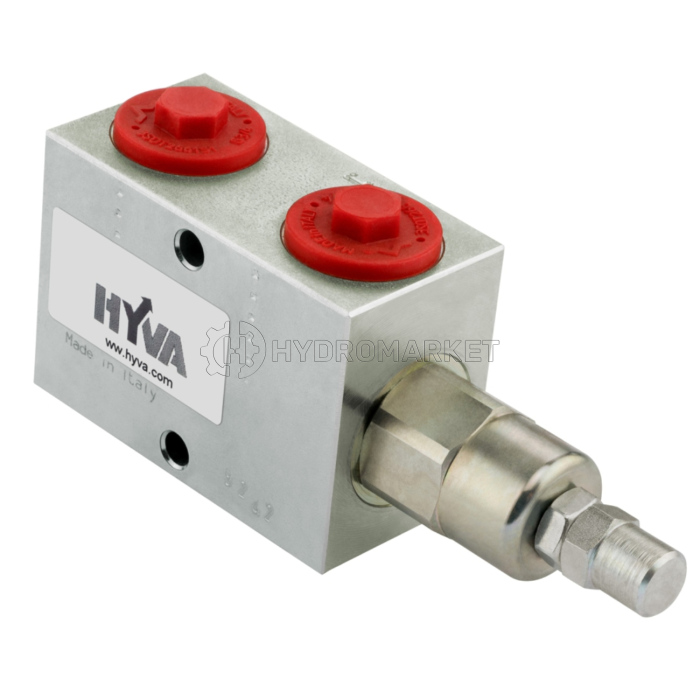

Запобіжний клапан на двоконтурну систему HYVA 01319880 (до 210 бар, 3/4" )

Клапан скидання тиску зі сталевим корпусом Hyva 01319880

Регульовані запобіжні клапани з корпусом ALU можуть використовуватися при робочому тиску до 210 бар, з'єднання ¾ або 1”, номінальна витрата масла для цих клапанів становить 100 л/хв.

Цей компонент є критично важливим і використовується для обмеження тиску у простих дволінійних системах.

Рекомендації з експлуатації клапана Hyva 01319880

• Встановлюйте клапан згідно з інструкціями з монтажу Hyva.
• Використовуйте відповідні шайби та адаптери в портах, щоб уникнути деформації корпусу. Не використовуйте адаптери з конічним різьбленням.
• Для запобігання деформації корпусу клапана переконайтеся, що поверхня монтажної пластини повністю рівна та гладка.
• Не допускається проведення зварювальних робіт на клапані.
• Максимальний момент затягування болтів при установці клапана становить 20 Нм.
• Перед тестуванням зменшіть встановлений тиск. Налаштуйте новий тиск для кожної системи під час випробувань.

Характеристики клапана

• Код продукту: 01319880
• Тип: Прямої дії, клапанний, регульований
• Матеріал корпусу: Сталь
• Вага: 1,1 кг
• Гідравлічні з'єднання: G¾"
• Макс. робочий тиск: 210 бар
• Макс. пропускна спроможність: 100 л/хв
• Типи мастила: Мінеральне масло (DIN 51524 / 51525)
• Діапазон в'язкості: 10 / 200 мм²/с
• Температурний діапазон: -25 / + 90 °C

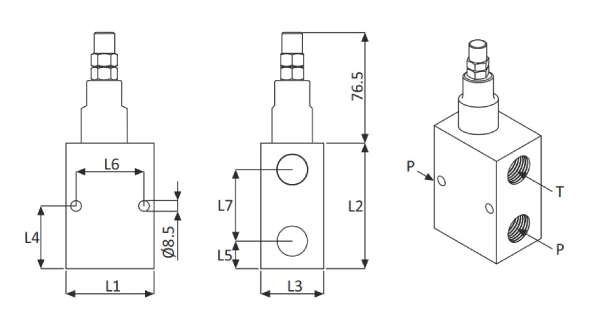

P: підключення насоса = ¾", T: підключення бака = ¾"

L1 : 70 мм, L2 : 100 мм, L3 : 50 мм, L4 : 50 мм, L5 : 22 мм, L6 : 54 мм, L7 : 57 мм
