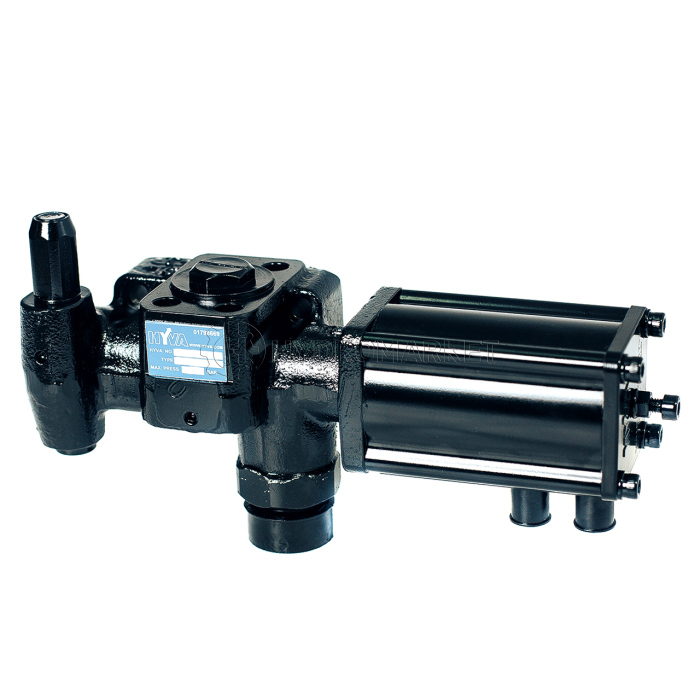

Гідравлічний клапан на самоскид HYVA 14767275 (150 л/хв, 250 бар, Ø1")

Гідророзподільник для самоскида Hyva 14767275 (250 бар, 150 л/хв, 1")

Клапан-гідророзподільник Hyva HT-TNK/SAE-1150-250-P1 серії HT 1150 призначений для роботи в гідравлічних системах із максимальною витратою масла до 150 л/хв та робочим тиском до 250 бар. Регулювання максимального тиску здійснюється за допомогою картриджа з фіксованим значенням. Приєднання виконані в стандарті G 1" для насоса, G 3/4" для бака та циліндра, а також пневматичний порт діаметром 6 мм.

Завдяки унікальній конструкції, цей клапан можна встановлювати як на бак, так і на гідроциліндр.

Лінійка клапанів HT від Hyva, заснована на перевірених технологіях, зарекомендувала себе як найбільш ефективне рішення для самоскидів. Ці клапани відіграють ключову роль у безпеці системи та значно підвищують продуктивність, забезпечуючи точний контроль положення кузова. Оптимальні для самоскидів із малою вантажопідйомністю та систем, де не потрібна висока швидкість потоку. Конструкція золотника забезпечує пропорційне управління при опусканні та регульовану швидкість роботи.

Основні параметри

• Макс. пропускна здатність: 150 л/хв
• Макс. робочий тиск: 250 бар
• Пневматичний пілотний тиск: 6-10 бар
• Вага: 3.7 кг
• Порт для насоса (P): G 1"
• Порт для бака (T): G 3/4"
• Порт для циліндра (C): G 3/4" - SAE
• Діапазон температури оливи: від -25 до +80 °C
• Діапазон в'язкості: мін. 12 мм²/с (сСт), макс. 100 мм²/с (сСт)

Гідравлічна схема

Рекомендації з експлуатації

• Встановіть клапан відповідно до інструкцій з монтажу.
• Використовуйте правильні перехідники в портах, щоб запобігти деформації корпусу.
• Не використовуйте перехідники з конічною різьбою.
• Щоб додатково запобігти деформації корпусу клапана, поверхня монтажної пластини повинна бути абсолютно рівною.
• Не приварюйте гідророзподільник.
• Ідеальний тиск повітря для клапана становить 8 бар.
• Переконайтеся, що повітря, яке надходить, сухе.
