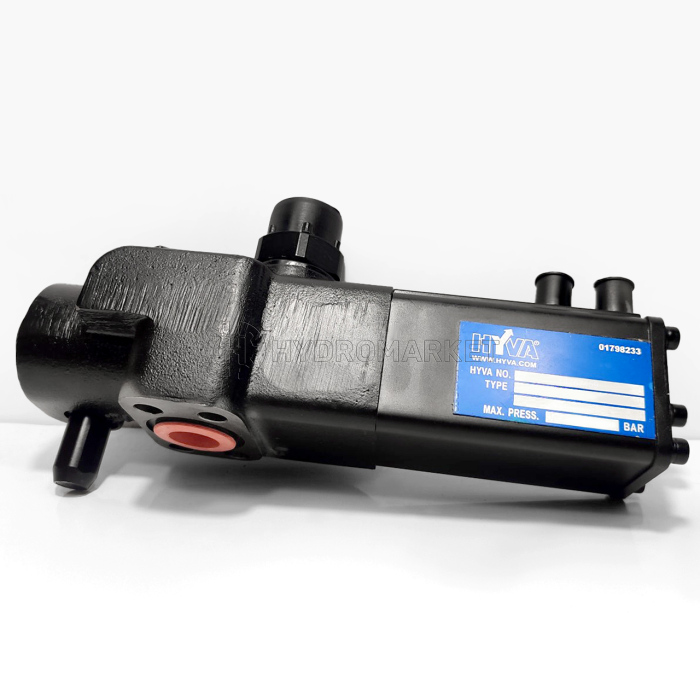

Гідророзподільник на циліндр HYVA 14767461 (Ø1", 220 бар, 220 л/хв)

Гідророзподільник для самоскида Hyva TIP VALVE HT-SAE-1220-220-P1"

Гідравлічні клапани Hyva моделі HT-1220 з максимальною пропускною здатністю до 220 л/хв є оптимальним вибором для систем з великими гідроциліндрами або для роботи в умовах високих навантажень, де важливі висока швидкість і пропускна здатність. Максимальний робочий тиск задається за допомогою фіксованого картриджа Hyva. Конструкція золотника забезпечує точну роботу: опускання відбувається пропорційно, а швидкість регулюється.

Для підвищення пропускної здатності гідравлічні з'єднання мають різьбу G 1”. Також передбачено порт G ¼” для підключення датчика тиску. Пневматичне підключення здійснюється через 6-міліметрові трубки.

Гідророзподільники стандарту SAE призначені для встановлення безпосередньо на гідроциліндри Hyva з використанням монтажного комплекту, що постачається в комплекті. Ці розподільники також виконують функцію клапанів захисту від розриву у разі аварійного пошкодження шлангу високого тиску.

Основні параметри Hyva 14767461

• Макс. пропускна здатність: 220 л/хв
• Макс. робочий тиск: 220 бар
• Пневматичний пілотний тиск: 6-12 бар
• Вага: 5.5 кг
• Підключення насоса (P): G 1"
• Підключення до бака (T): G 1"
• Підключення до циліндра (C): SAE
• Мінімальна фільтрація: 25 мкм
• Діапазон в'язкості мін / макс: 12 / 100 мм²/с (сСт)
• Максимальна початкова в'язкість: 1500 мм²/с (сСт)
• Діапазон температури: від -40 до +80 °C

Гідравлічна схема

Рекомендації по експлуатації

• Встановіть клапан відповідно до інструкцій з монтажу.
• Використовуйте правильні перехідники в портах, щоб уникнути деформації корпусу.
• Не використовуйте перехідники з конічною різьбою.
• Щоб додатково запобігти деформації корпусу клапана, поверхня монтажної пластини повинна бути абсолютно рівною.
• Не приварюйте гідророзподільник.
• Ідеальний тиск повітря для клапана складає 8 бар.
• Переконайтесь, що вхідне повітря сухе.
