Гідроциліндр HYVA FE A214-5-06500-009-K1717-HD-HC Hyva фронтальний з вухом

Фронтальний гідроциліндр з вухом Hyva FE A214-5-06500-009-K1717-HD-HC хромований (70538539)

Гідравлічний циліндр Hyva FE A214-5-06500-009-K1717-HD-HC – високопродуктивний елемент гідравлічної системи самоскида. Оснащений 5 штоками, забезпечує підйом вантажів масою до 100 тонн на висоту до 6500 мм при робочому тиску 220 бар. Циліндр має ефективний діаметр 214 мм та масу 379 кг. Є п'ятим поколінням серії Alpha, яке відрізняється легкістю, швидкістю і надійністю. Кожна одиниця продукції проходить ретельну перевірку якості відповідно до стандарту ISO 9001.

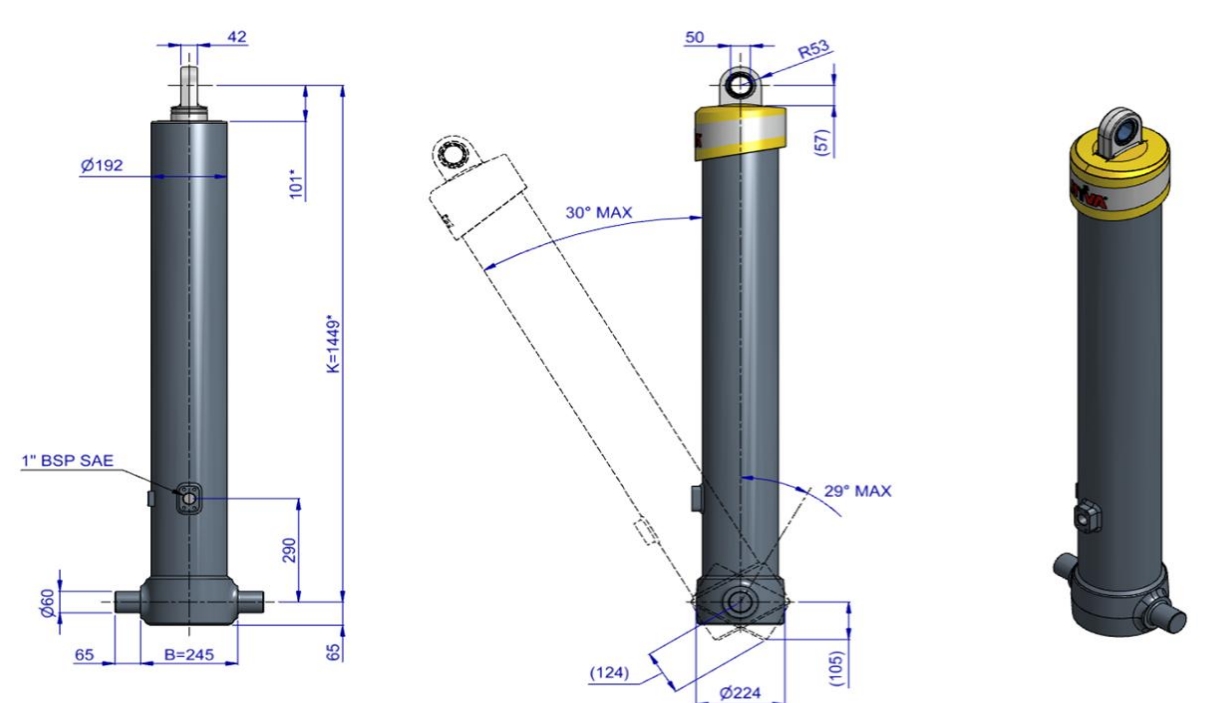

Характеристики гідроциліндра FE A214-5-06500-009-K1717-HD-HC (70538539)

• Артикул: 70538539
• Опис: FE A214-5-06500-009-K1717-HD-HC
• Ефективний діаметр: 214 мм
• Кількість штоків: 5
• Загальний хід (включаючи висування): 6500 мм
• Вантажопідйомність: 78-100 тонн
• Максимальний робочий тиск: 20 бар
• Робочий об'єм: 157 л
• Загальний об'єм: 170 л
• Максимальне навантаження циліндра (початок перекидання): 440 кН
• Максимальні витрати з обмежувачем¹: 220 л/хв
• Максимальна витрата без обмежувача¹: 190 л/хв
• Максимальна витрата з обмежувачем¹ за температури нижче -20°C: 154 л/хв
• Максимальна витрата без обмежувача¹ за температури нижче -20°C: 133 л/хв
• Час перекидання з обмежувачем¹: 43 сек
• Час перекидання без обмежувача¹: 50 сек
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 61 сек
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 71 сек
• Припустимий час опускання: 34 сек
• Вага: 379 кг
• Хромування (HC): Так

Цей циліндр є лише підйомним пристроєм і не може використовуватися як елемент конструкції або піддаватися бічному навантаженню. Бічні навантаження та/або погане вирівнювання можуть призвести до протікання балона. Тому Hyva рекомендує використовувати підставку, навіть у тих випадках, коли циліндр нахиляється тільки назад або вбік. Циліндр пофарбований у чорний колір RAL9005. Відповідні гідравлічні оливи див. у специфікації OIL-0011. Детальнішу інформацію про доступні кронштейни та люльки див. у специфікації 015BRA07. Детальні розрахунки можна зробити за допомогою програми HYVA Tipper. Зусилля циліндра на першому ступені (за даними програми HYVA Tipper) не повинно перевищувати максимально допустиме (див. специфікації вище).
