Джойстик 3 позиції (без кнопки увімкнення КОМ) HYVA 14750665H

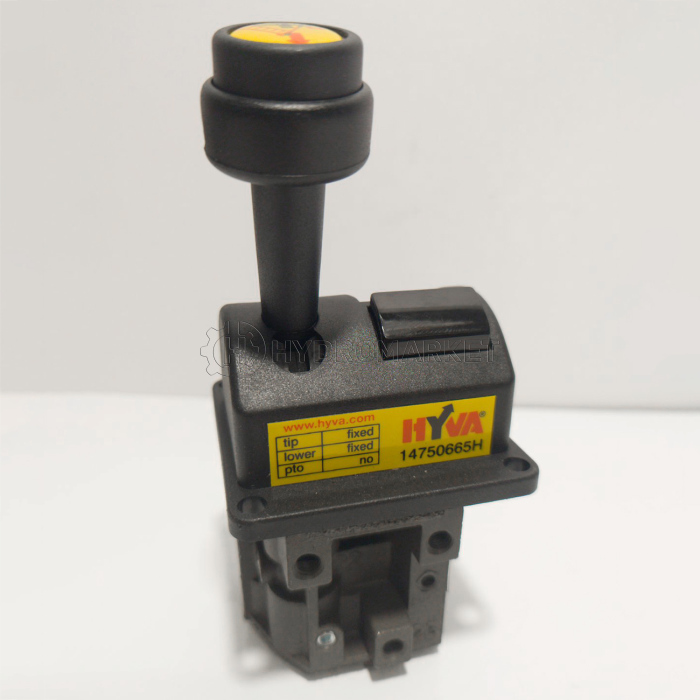

Пневматичний джойстик керування Hyva 14750665H (1 секция)

Джойстик Hyva TIP CONTROL-AIR-TF/LF дозволяє керувати гідророзподільчим клапаном гідравлічної системи, регулюючи підняття та опускання кузова самоскида. Також можна зупинити кузов у потрібній позиції, що корисно для розвантаження на певних ділянках або в разі аварійної ситуації. Пневматична система керування призначена для накопичення, контролю та використання стисненого повітря для управління компонентами гідросистеми самоскида.

Рекомендації щодо використання

• При використанні сумісного гідравлічного клапана з пропорційним опусканням швидкість опускання кузова можна регулювати пропорційним рухом пневматичного важеля керування.
• Функції пневматичного керування Hyva чітко вказані на типовій табличці.
• Переконайтеся, що подане повітря сухе.

Основні параметри

• Код продукту: 14750650H
• Макс. пневматичний тиск: 12 Бар
• Мін. пневматичний тиск: 5 Бар
• Макс. температура: 80 °C
• Мін. температура: -40 °C
• Підключення: 6 мм трубка
• Отвори для монтажу: M6
• Вага: 0,4 кг
• Детальна інформація: PDF

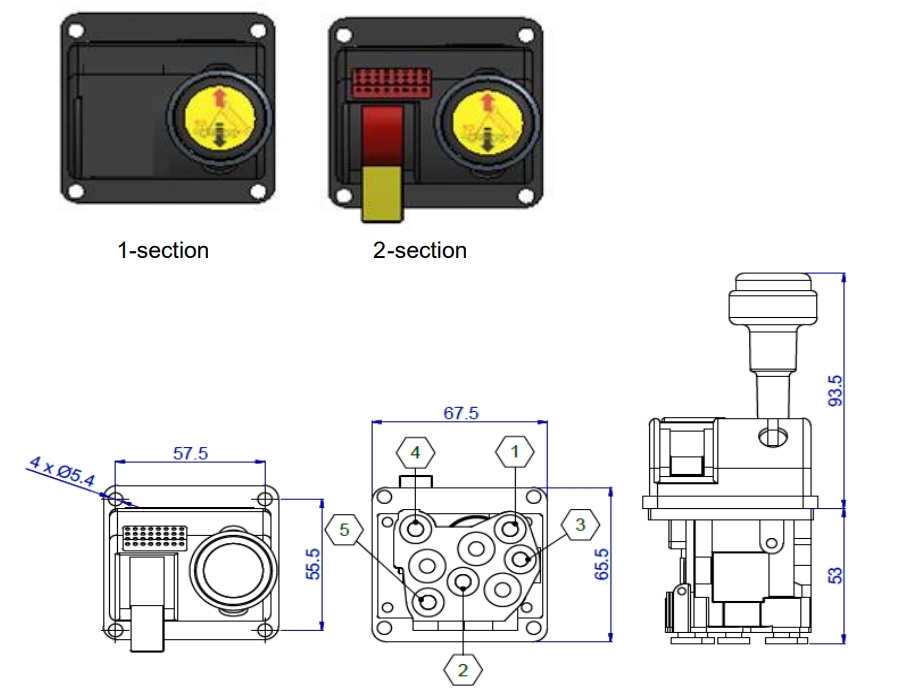

1) Вхід повітря; 2) Вихід повітря; 3) Підключення опускання (до гідророзподільника підйому кузова); 4) Підключення перекидання (до гідророзподільника підйому кузова)
