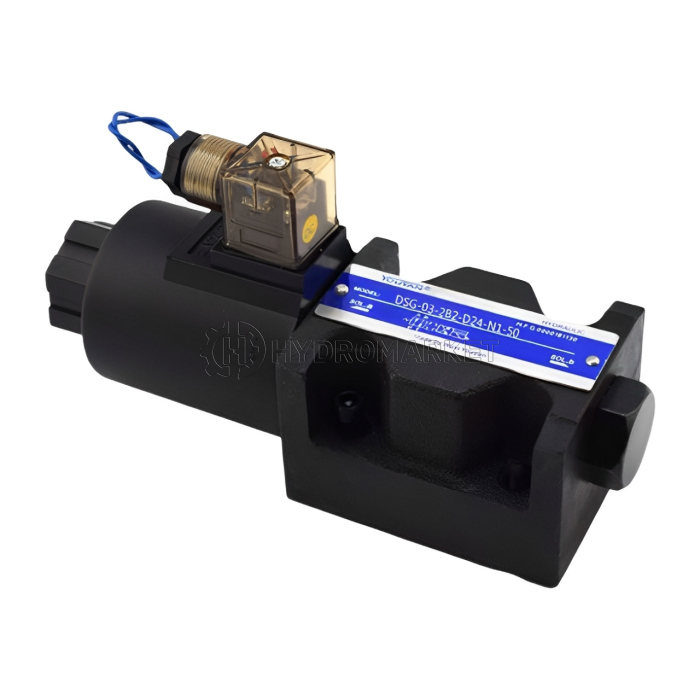

Електромагнітний гідророзподільник DSG-03-2B2B-D24-N1-50 DC 24V

Електромагнітний напрямний клапан DSG-03-2B2B-D24-N1-50 (DC 24V)

DSG-03-2B2B-D24-N1-50 — промисловий соленоїдний (електромагнітний) напрямний золотниковий клапан серії DSG-03, створений для надійного керування напрямком потоку гідравлічної рідини в навантажених стаціонарних та мобільних системах. Модель поєднує компактний корпус CETOP D05, «мокрі» соленоїди для безшумної роботи та зручний plug-in роз'єм N1 з індикацією стану котушки.

Переваги

• Висока надійність при великих навантаженнях: серія розрахована на експлуатацію при підвищених тисках та частих циклах перемикання; конструкція витримує важкі режими роботи.
• Мокрі соленоїди — низький шум і довгий ресурс: котушки в масляній ванні зменшують акустичне випромінювання, захищають обмотку та запобігають зовнішнім підтіканням.
• Зручність монтажу та діагностики: виконання N1 (plug-in connector з індикатором) прискорює підключення та спрощує візуальну перевірку роботи котушки.
• Захищеність та довговічність: посилені пружини та магнітна система забезпечують стабільне позиціонування золотника навіть при забрудненні мастила.

Де застосовується

Рекомендується для гідростанцій, пресових установок, підйомно-транспортного обладнання, мобільних машин та автоматизованих ліній — у системах, де потрібне двопозиційне керування з автоматичним поверненням у нейтраль та впевнене включення при подачі живлення на соленоїд B (логіка 2B2B).

Технічні характеристики

• Тип клапана: соленоїдний напрямний клапан
• Модель: DSG-03-2B2B-D24-N1-50
• Розмір корпусу / монтаж: 03 (3/8" - CETOP D05 / ISO 4401-05)
• Кількість позицій: 2 (двохпозиційний)
• Тип золотника: B2 — пружинне усунення
• Спеціальна логіка: 2B2B — нейтральне положення та включення SOL.B при подачі живлення
• Тип соленоїда: DC 24 V
• Електропідключення: N1 — plug-in connector з індикаторною лампою
• Максимальна витрата: до 100 л/хв
• Максимальний робочий тиск: 31,5 МПа (4570 psi)
• Максимальний протитиск лінії T: 16 МПа
• Рекомендована фільтрація: 25 µm

Поради щодо вибору та експлуатації

• Перед встановленням звіряйте посадкові розміри підпліти та відповідність портів P/A/B/T за каталогом виробника.
• Підтримуйте чистоту гідросистеми та рекомендований клас фільтрації – це значно продовжує термін служби клапана.
• Якщо потрібно зменшити гідроудари, розгляньте варіант S-DSG (soft-shift) або встановлення демпферів у лініях.
