Електромагнітний напрямний клапан Yuken DSG-03-3C60-A240-N1-50 (AC 240V)

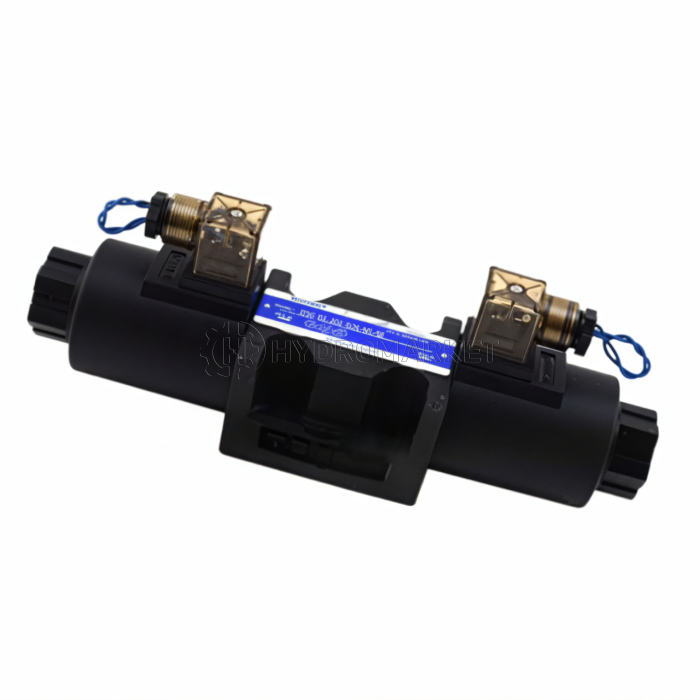

DSG-03-3C60-A240-N1-50 — промисловий соленоїдний (електромагнітний) напрямний золотниковий клапан із серії DSG-03, призначений для точного керування напрямком потоку гідравлічної рідини в навантажених контурах. Ця модифікація поєднує компактний корпус формату 03 (3/8") з котушкою під мережу 240 В та індикаторним plug-in роз'ємом N1, що спрощує монтаж та оперативну перевірку стану живлення.

Ключові переваги

• Висока робоча здатність: серія DSG-03 розрахована на робочий тиск до 31,5 МПа, що робить клапани придатними для потужних гідросхем.
• Надійні «мокрі» соленоїди: wet-type котушки зменшують рівень шуму, збільшують довговічність та мінімізують ризик зовнішніх протікань.
• Зручність підключення та діагностики: виконання N1 — plug-in connector з індикаторною лампою дозволяє швидко переконатися в подачі живлення на котушку без від'єднання проводки.
• Стабільна робота при забрудненнях: посилені магніти та поворотні пружини забезпечують коректне позиціонування золотника навіть за наявності дрібних домішок у робочій оливі.
• Компактність та сумісність: корпус NG10 (CETOP D05 / ISO 4401-05) полегшує заміну на стандартних підплітах та інтеграцію в існуючі системи.

Область застосування

Клапан підходить для стаціонарних гідростанцій, пресового та підйомно-транспортного обладнання, мобільної техніки та автоматизованих ліній — скрізь, де потрібний надійний напрямок потоків при підвищених тисках та частих циклах перемикання.

Технічні характеристики

• Тип клапана: соленоїдний напрямний клапан.
• Модель: DSG-03-3C60-A240-N1-50.
• Корпус / посадка: 03 (3/8" - CETOP D05 / ISO 4401-05).
• Позиції: 3.
• Золотник: C60 є пружинно-центрованим.
• Солєноїд / напруга: AC 240 V, plug-in з індикатором N1.
• Максимальна пропускна здатність (для цієї конфігурації): ~70 л/хв.
• Максимальний робочий тиск: 31,5 МПа.
• Максимальний протитиск лінії T: 16 МПа.

Рекомендації щодо встановлення та експлуатації

• Перед монтажем звіряйте посадкові розміри підпліти та розташування портів P/A/B/T згідно з офіційним каталогом.
• Рекомендована фільтрація робочої рідини - ≤25 µm; чистота мастила суттєво впливає на термін служби клапана.
• Для зменшення ризику гідроударів розгляньте виконання S-DSG (soft-shift) або встановлення демпферів у лінії.
