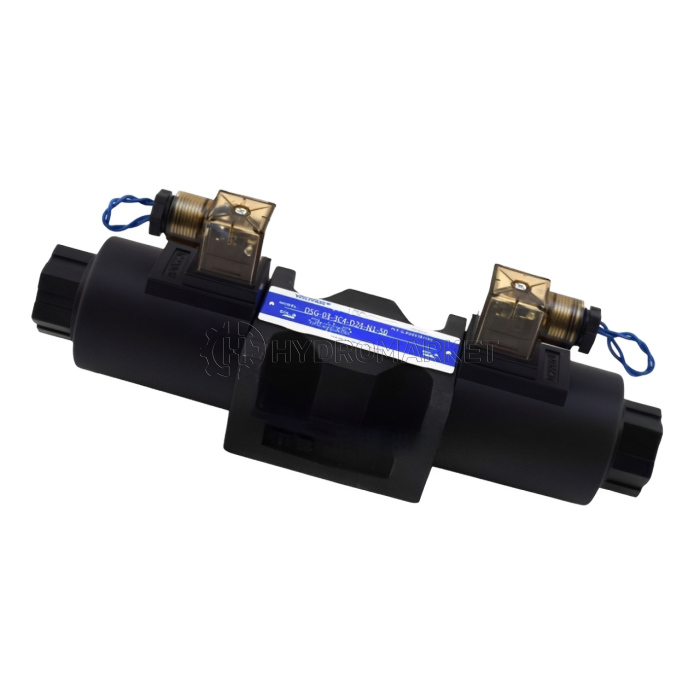

Электромагнитный гидрораспределитель DSG-03-3C9-D24-N1-50 DC 24V

Електромагнітний напрямний клапан DSG-03-3C9-D24-N1-50 (DC 24V)

DSG-03-3C9-D24-N1-50 — промисловий електромагнітний (соленоїдний) напрямний золотниковий клапан серії DSG-03 для точного розподілу та перемикання потоків гідравлічної рідини в контурах навантаження. Модель поєднує компактні габарити монтажної групи D05 та розрахунок на високі тиск та витрату, що робить її придатною для верстатів, гідростанцій та мобільної техніки.

Переваги

• Високі робочі параметри: розрахований на максимальний робочий тиск до 31,5 МПа і має високу пропускну здатність — модельна серія допускає потоки до 120 л/хв (точний показник залежить від типу золотника та виконання).
• Мокрі котушки — низький шум і довгий ресурс: «мокре» виконання соленоїдів зменшує акустичний шум, підвищує довговічність котушок та мінімізує зовнішні витоки.
• Стабільність при забрудненнях: посилені магніти та зворотні пружини забезпечують надійне та передбачуване перемикання навіть в умовах часткового забруднення робочої рідини.
• Зручність монтажу та діагностики: виконання N1 — plug-in роз'єм з індикатором спрощує підключення та швидку перевірку наявності живлення на котушці.
• Варіативність виконань: доступні модифікації з різними типами золотників, «shockless» варіант для м'якого перемикання та різні напруги котушок.

Області застосування

Клапан підходить для застосування в гідравлічних системах преса, підйомно-транспортного обладнання, мобільних гідросистемах, автоматичних лініях та інших комплексах, де потрібний точний та надійний розподіл потоку при високих тисках та значних витратах.

Технічні характеристики

• Тип: соленоїдний напрямний клапан
• Модель: DSG-03-3C9-D24-N1-50
• Розмір корпусу: 03 (CETOP D05 / ISO 4401-05)
• Кількість позицій: 3
• Тип золотника: C9 — пружина, що центрується
• Тип соленоїда: DC 24 V (D24)
• Електропідключення: N1 — plug-in connector з індикатором
• Максимальна пропускна здатність (для серії): до 120 л/хв
• Максимальний робочий тиск: до 31,5 МПа
• Максимальний протитиск лінії T: до 16 МПа
• Вага (орієнтовно): від ≈3,6–5 кг

Рекомендації

• Для довговічної роботи підтримуйте систему в чистоті - рекомендований ступінь фільтрації зазвичай 25 µm або краще.
• При необхідності мінімізації гідроударів вибирайте S-DSG (shockless) виконання або встановлюйте демпфери в лініях.
• Уточнюйте параметри каталогу або постачальника: деякі параметри (падіння тиску, допустимий потік між конкретними портами) залежать від точного номера моделі та виконання.
