Електромагнітний гідророзподільник DSG-03-3C60-A240-N1-50 AC 240V

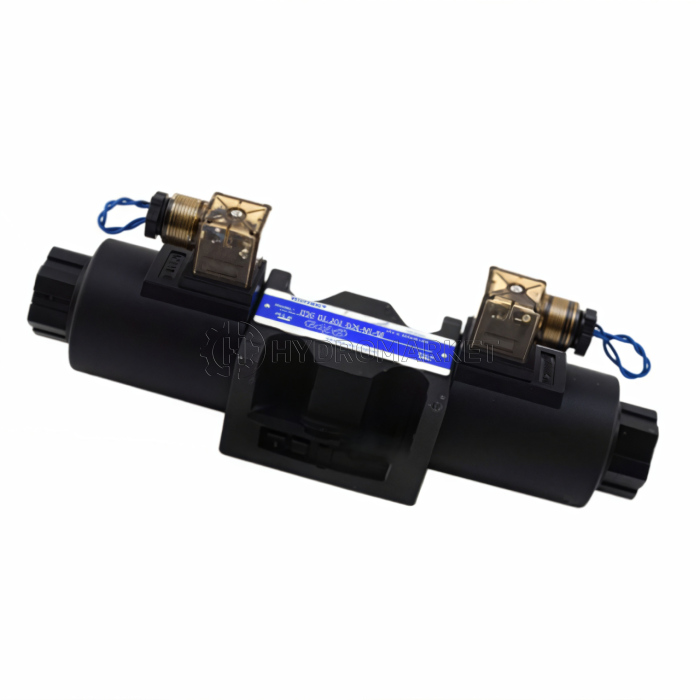

Електромагнітний напрямний клапан Yuken DSG-03-3C60-A240-N1-50 (AC 240V)

DSG-03-3C60-A240-N1-50 — промисловий соленоїдний (електромагнітний) золотниковий клапан серії DSG-03, спроектований для точного розподілу потоків гідравлічної рідини в навантажених контурах. Ця модифікація має котушки для мережі 240 В, індикаторний plug-in роз'єм N1 та розрахована на роботу у важких умовах, де важлива надійність та компактність.

Ключові параметри: висока робоча міцність та пропускна здатність при збереженні малих габаритів та простоти монтажу.

Переваги

• Високий робочий тиск: клапани DSG-03 розроблені для експлуатації при тиску до 31,5 МПа, що робить їх придатними для інтенсивних промислових завдань.
• Великий пропускний потенціал: серія забезпечує потоки до 120 л/хв залежно від виконання; модифікація із золотником C60 розрахована на типовий робочий потік до 70 л/хв.
• Низький рівень шуму та довговічність: «мокрі» соленоїди (wet-type) знижують акустичне супроводження та продовжують термін служби котушки та корпусу.
• Стабільність у забрудненому середовищі: посилені магніти та поворотні пружини забезпечують надійне перемикання навіть за наявності дрібних домішок у мастилі.
• Зручність підключення: N1 роз'єм з індикатором спрощує монтаж і швидку візуальну перевірку живлення котушки.

Області застосування

Рекомендується для гідростанцій, верстатів, підйомно-транспортного та дорожнього обладнання, мобільних систем та автоматизованих ліній, де потрібний надійний напрямок потоків при підвищених тисках та частих циклах перемикання. Модель особливо зручна при обмеженому місці встановлення завдяки компактному корпусу CETOP D05 (NG10).

Технічні характеристики

• Тип: соленоїдний напрямний (золотниковий) клапан
• Модель: DSG-03-3C60-A240-N1-50
• Розмір корпусу: 03 (3/8" - CETOP D05 / ISO 4401-05).
• Позиції: 3
• Золотник: C60 — пружинно-центрований
• Котушка: AC 240 V
• Електропідключення: N1 — plug-in connector з індикатором
• Максимальна робоча витрата: типово до 70 л/хв
• Максимальний робочий тиск: 31,5 МПа
• Максимальний протитиск лінії T: 16 МПа
• Корпус та ущільнення: корозійно-стійкі матеріали та стандартні ущільнення для мінеральних гідравлічних рідин; доступні спеціальні виконання на запит.

Монтаж та експлуатація - поради

• Монтаж на підпліті за стандартом ISO 4401-05 (CETOP D05). Перед монтажем звіряйте посадкові розміри та номери портів P/A/B/T у каталозі.
• Рекомендована фільтрація робочої рідини - 25 µm або краще; чистота мастила суттєво продовжує ресурс клапана.
• Підключення електрики виконуйте через plug-in роз'єм N1 — індикатор полегшує діагностику живлення котушки.
• При необхідності м'якого перемикання (щоб уникнути гідроударів) розгляньте варіанти S-DSG або встановлення демпферів у лініях.
