Клапан підйому кузова самоскида 080-170-1/2"TOP PN (14767622) HYVA

Пневматичний клапан підйому кузова з тросом вимкнення (кнок-офф) Hyva 14767622

Пневматичний пропорційний клапан підйому кузова Hyva 080-170-1/2"TOP PN призначений для середньотоннажних самоскидів. Він керується за допомогою пневматичного перемикача серії LAM (що забезпечує як швидке, так і повільне опускання) або пропорційного управління з кабіни (пропорційне опускання). Гідравлічна схема з відкритим центром відповідає стандартам CE.

Переваги пневмоклапана Hyva 14767622

• Вбудовані зворотні та регульовані запобіжні клапани прямого типу.
• Корпус з чавуну з сажистим графітом, розрахований на тиск до 400 бар.
• Гнучкі варіанти монтажу: на шасі або на баку (в комплекті DSP).
• Механічний прямий кінець ходу з противоударною пружиною.
• Підтримка установки датчика тиску.
• Покриття катофорезом корпусу і спіралі з нікелевим напиленням.
• Компактні розміри.
• Робочий діапазон температури масла від -25 до 80°C, в'язкості від 12 до 100 сСт та фільтрації масла 25 мкм.

Рекомендації з експлуатації клапана Hyva 14767622

• Встановлюйте клапан відповідно до інструкції по монтажу від Hyva.
• Використовуйте правильні шайби та перехідники в портах, щоб уникнути деформації корпусу.
• Не застосовуйте перехідники з конічною різьбою.
• Для запобігання деформації корпусу поверхня монтажної пластини або блоку повинна бути ідеально рівною.
• Не проводьте зварювальні роботи на клапані.
• Максимальний момент затяжки болтів кріплення клапана становить 25 Нм.

Характеристики клапана Hyva 14767622

• Код продукту: 14767622
• Всмоктуючий порт: ISO 228 G 1/2”
• Бак 1: ISO 228 G 3/4”
• Бак 2: ISO 228 G 3/8”
• Напірний порт: ISO 228 G 1/2”
• Стандартна установка тиску: 170 бар
• Максимальна установка тиску: 300 бар
• Пропускна здатність: 80 л/хв
• Вага: 2.5 кг

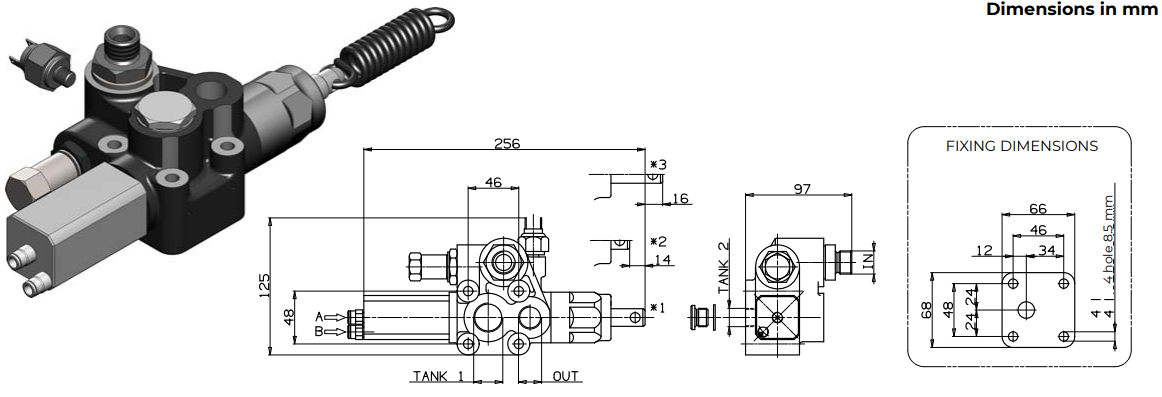

A = пропорційне опускання, B = підйом кузова

1* = положення відпочинку, 2* = підйом кузова, 3* = опускання
