Запобіжний клапан на двоконтурну систему HYVA 01319885 (до 350 бар, 3/4")

Клапан скидання тиску зі сталевим корпусом Hyva 01319885

Регульований запобіжний клапан Hyva 01319885 у сталевому корпусі призначений для роботи з тиском до 350 бар і має з'єднання 3/4". Номінальний витрата масла через клапан становить 100 л/хв.

Цей компонент є критично важливим і використовується для обмеження тиску в простих дволінійних системах.

Рекомендації щодо експлуатації клапана Hyva 01319885

• Встановлюйте клапан згідно з інструкціями з монтажу від Hyva.
• Використовуйте відповідні шайби та адаптери в портах, щоб уникнути деформації корпусу. Не використовуйте адаптери з конічною різьбою.
• Щоб запобігти деформації корпусу клапана, переконайтеся, що поверхня монтажної пластини повністю рівна та гладка.
• Не допускається проведення зварювальних робіт на клапані.
• Максимальний момент затяжки болтів під час встановлення клапана становить 20 Нм.
• Перед тестуванням зменшіть налаштований тиск. Налаштовуйте новий тиск для кожної системи під час випробувань.

Характеристики клапана

• Код продукту: 01319885
• Тип: Прямої дії, клапанний, регульований
• Матеріал корпусу: Сталь
• Вага: 2,4 кг
• Гідравлічні з'єднання: G¾"
• Макс. робочий тиск: 350 бар
• Макс. пропускна здатність: 100 л/хв
• Фільтрація: < 50 мкм
• Типи масла: Мінеральне масло (DIN 51524 / 51525)
• Діапазон в'язкості: 10 / 200 мм²/с
• Температурний діапазон: -25 / + 90 °C

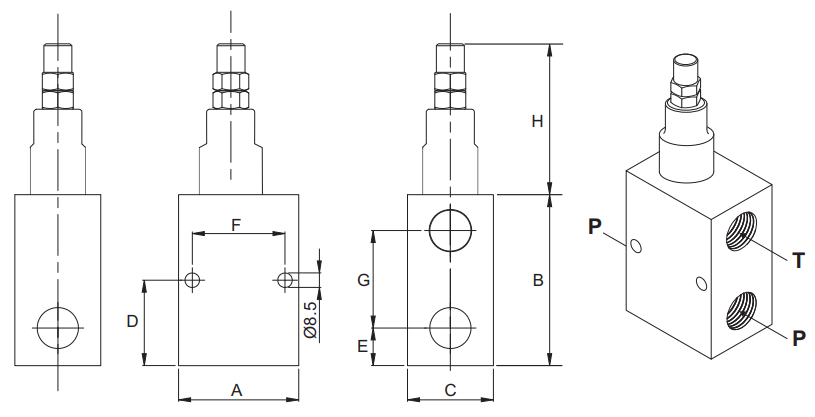

P: підключення насоса = ¾", T: підключення бака = ¾"

A: 70 мм, B: 100 мм, C: 50 мм, D: 50 мм, E: 22 мм, F: 54 мм, G: 57 мм, H: 76,5 мм
