Регульований клапан скидання тиску HYVA 14701130 (до 150 бар, G1")

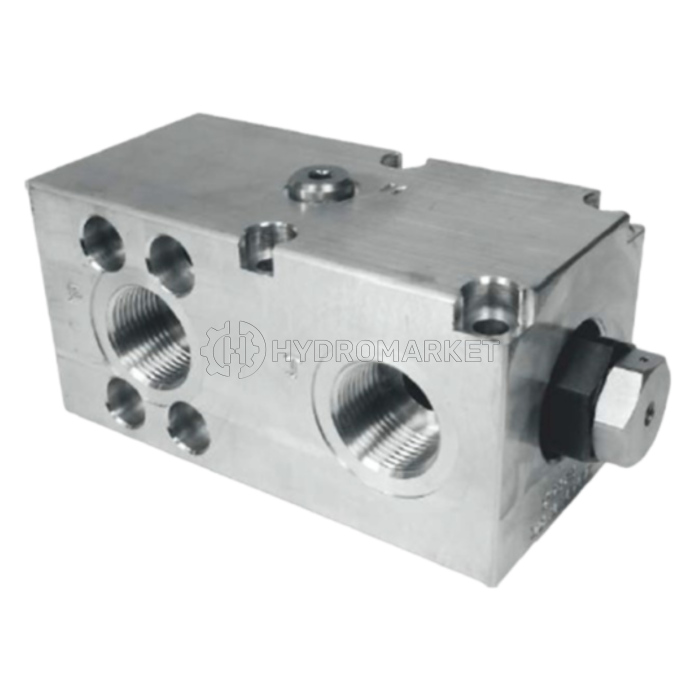

Клапан скидання тиску зі сталевим корпусом Hyva 14701130

Регульовані запобіжні клапани з алюмінієвим корпусом (ALU) призначені для захисту гідравлічних систем від перевищення допустимого тиску. Вони розраховані на роботу при тиску до 150 бар, що робить їх універсальними для різноманітних застосувань. Завдяки з'єднанням G1" ці клапани легко монтуються в гідравлічні системи. Номінальна витрата масла становить 150 літрів за хвилину, що забезпечує стабільне функціонування системи та підтримання необхідного рівня тиску.

Рекомендації з експлуатації клапана Hyva 14701130

• Встановлюйте клапан згідно з інструкціями з монтажу Hyva.
• Використовуйте відповідні шайби та адаптери в портах, щоб уникнути деформації корпусу. Не використовуйте адаптери з конічним різьбленням.
• Для запобігання деформації корпусу клапана переконайтеся, що поверхня монтажної пластини повністю рівна та гладка.
• Не допускається проведення зварювальних робіт на клапані.
• Максимальний момент затягування болтів при установці клапана становить 20 Нм.
• Перед тестуванням зменшіть встановлений тиск. Налаштуйте новий тиск для кожної системи під час випробувань.

Характеристики клапана

• Код продукту: 14701130
• Тип: Прямої дії, клапанний, регульований
• Матеріал корпусу: Сталь
• Вага: 2,5 кг
• Гідравлічні з'єднання: G1”
• Макс. робочий тиск: 150 бар
• Макс. пропускна спроможність: 150 л/хв
• Типи мастила: Мінеральне мастило (DIN 51524 / 51525)
• Діапазон в'язкості: 10 / 200 мм²/с
• Температурний діапазон: -25 / + 90 °C

P : підключення насоса = G1”, T : підключення бака = G1”, С : з'єднання циліндра, R : картридж скидання тиску, X : з'єднання манометра = ¼"
