Джойстик пневматичний на 3 позиції (плоский) 14750430 HYVA

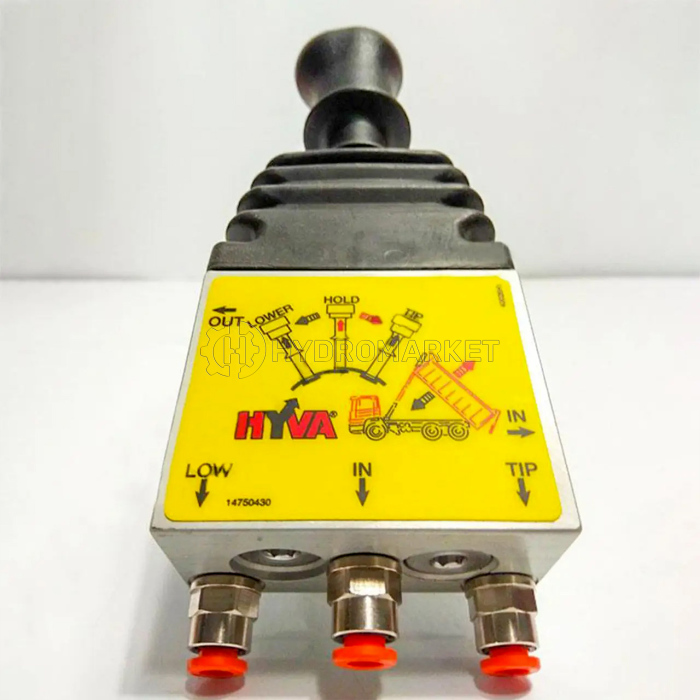

Пневматичний джойстик управління Hyva 14750430

Джойстик керування пневматичний (пневмоконтроль) Hyva 147 50 430 являє собою систему керування подвійної дії і може використовуватися там, де необхідно контролювати два бічні рухи (наприклад, перекидні клапани, головні циліндри гакових або скіпових навантажувачів тощо).

Рекомендації щодо використання пневмоджойстика Hyva

1. Підключіть джойстик відповідно до пневматичної схеми.
2. Для безперебійної роботи пневматичної системи використовуйте "сухе" повітря.
3. Забезпечте такі умови для безпроблемної роботи пневматичної системи:
   • Повітряні трубки не повинні бути занадто близькими до гострих об'єктів.
   • Вдалині від рухомих частин.
   • Вдалині від вихлопних і компресорних ліній.
   • Трубки не повинні бути вигнутими.
   • Трубки не повинні бути занадто довгими.
4. У головній секції є два отвори M6 (10 мм завглибшки) на відстані 58 мм для встановлення пневмоконтролю в кабіні.
5. Виводьте повітря в кабіну без використання повітряної труби.

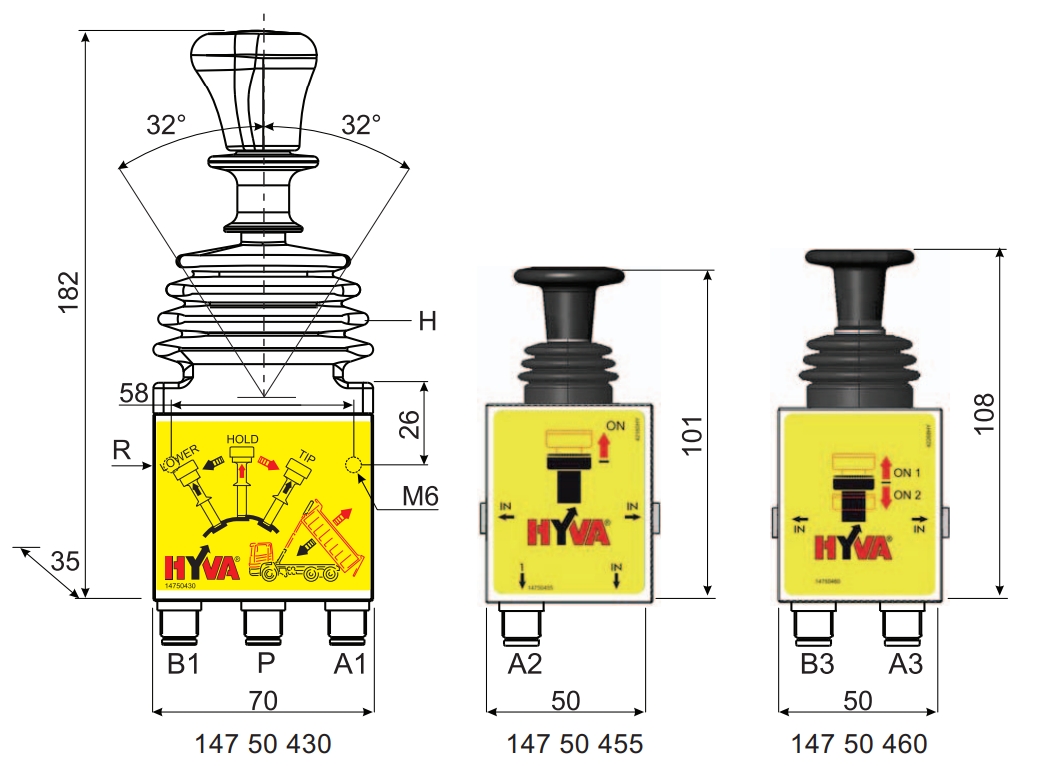

Характеристики пневматичного регулятора Hyva 14750430

P: = повітропровід; A1: = з'єднання для перекидання (до гідророзподільника підйому кузова); B1: = з'єднання для опускання (до гідророзподільника підйому кузова); H: = гума для ручки; R: = вихід повітря
