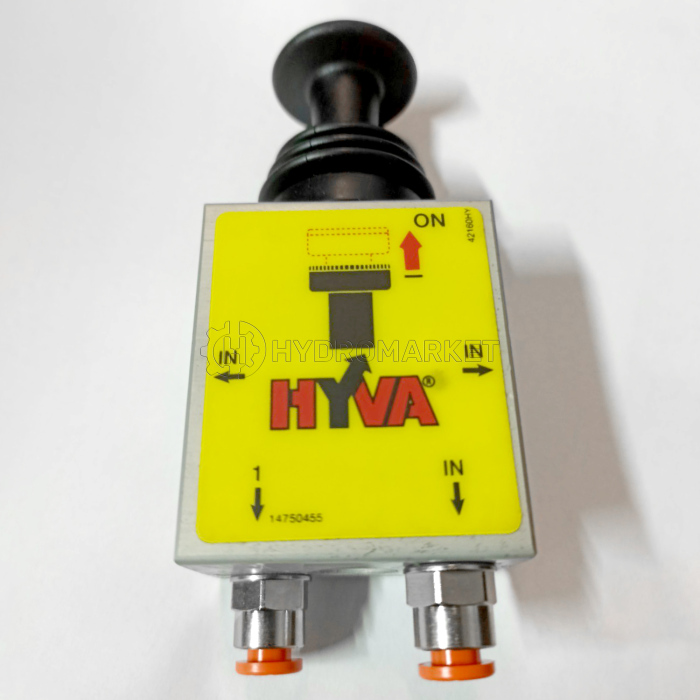

Пневматична кнопка (свіч) HYVA плоска, 14750455

Пневматичний перемикач (свіч) Hyva 14750455

Додаткова секція 147 50 455 є складовою пневматичної системи управління Hyva 14750430. Являє собою НЕ пропорційне керування односторонньої дії і може використовуватися там, де необхідно контролювати один бічний рух (наприклад, механізм відбору потужності, селекторний клапан тощо). Секція фіксується у кінцевому положенні. Пневматичний контролер (кнопка) Hyva 14750455 має невеликий розмір і вагу, з компактним литим корпусом для зручності монтажу

Рекомендації щодо використання пневмоуправління Hyva

1. Підключіть секції відповідно до пневматичної схеми.
2. Для безперебійної роботи пневматичної системи використовуйте "сухе" повітря.
3. Забезпечте такі умови для безпроблемної роботи пневматичної системи:
   • Повітряні трубки не повинні бути занадто близькими до гострих об'єктів.
   • Вдалині від рухомих частин.
   • Вдалині від вихлопних і компресорних ліній.
   • Трубки не повинні бути вигнутими.
   • Трубки не повинні бути занадто довгими.

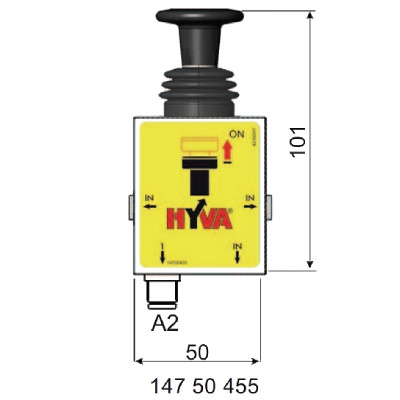

4. У головній секції є два отвори M6 (10 мм глибиною) на відстані 58 мм для встановлення пневмоконтролю в кабіні.
5. Виводьте повітря в кабіну без використання повітряної труби.

Характеристики пневмоперемикача Hyva 14750455

Код продукту	14750455
Макс. Тиск	12 бар
Мін. Тиск	5 бар
Макс. Температура	+80°
Мін. Температура	-30°
Пневматичні з'єднання	для повітряних трубок діаметром 6 мм

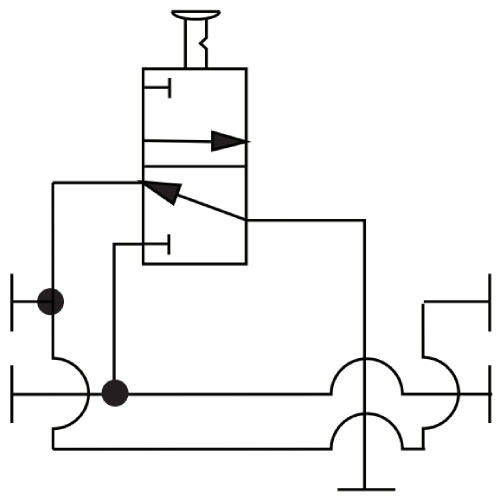

Схема підключення

A2: = робочий порт свіча (додаткової секції)
