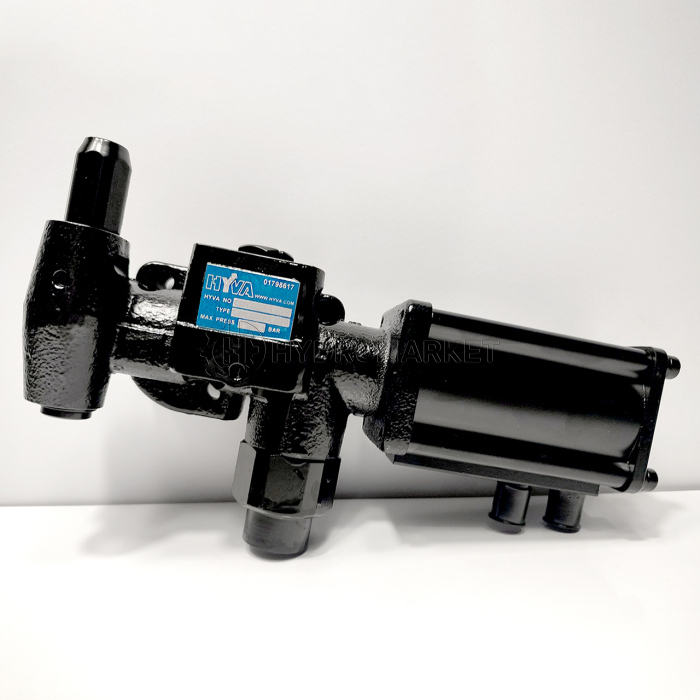

Гідравлічний клапан на самоскид HYVA 14767215 (150 л/хв, 150 бар, Ø3/4")

Гідророзподільник для самоскида 14767215 від Hyva (Нідерланди)

Клапан-гідророзподільник Hyva HT-TNK/SAE-1150-150-P3/4" із серії HT 1150 призначений для роботи в системах з максимальною витратою масла до 150 л/хв і робочим тиском до 150 бар. Регулювання максимального тиску здійснюється за допомогою картриджа з фіксованим значенням. Клапан оснащений стандартними з'єднаннями G 3/4 дюйма і пневматичним портом діаметром 6 мм.

Його унікальна конструкція дозволяє встановлювати клапан як на баку, так і безпосередньо на циліндрі.

Клапани серії HT від Hyva, засновані на перевірених технічних рішеннях, є надійним і ефективним рішенням для самоскидів. Вони забезпечують високу безпеку та підвищують продуктивність системи, гарантуючи точне управління положенням кузова. Ці клапани особливо підходять для самоскидів із невеликою вантажопідйомністю та гідросистем із помірною витратою масла. Конструкція золотника забезпечує плавне та регульоване опускання.

Характеристики гідророзподільника Hyva 14767215

• Макс. пропускна здатність: 150 л/хв
• Макс. робочий тиск: 150 бар
• Пневматичний пілотний тиск: 6-10 бар
• Вага: 3.7 кг
• Порт для насоса (P): G 3/4"
• Порт для бака (T): G 3/4"
• Порт для циліндра (C): G 3/4" - SAE
• Діапазон в'язкості:
  • Мінімальна: 12 мм²/с (сСт)
  • Максимальна: 100 мм²/с (сСт)
• Діапазон температури масла: від -25 до +80 °C

Гідравлічна схема

Рекомендації з експлуатації

• Встановлюйте клапан відповідно до інструкцій з монтажу.
• Використовуйте правильні перехідники в портах, щоб уникнути деформації корпусу.
• Не використовуйте перехідники з конічною різьбою.
• Щоб запобігти деформації корпусу клапана, поверхня монтажної пластини повинна бути абсолютно рівною.
• Не зварюйте гідророзподільник.
• Ідеальний тиск повітря для клапана становить 8 бар.
• Переконайтеся, що вхідне повітря сухе.
