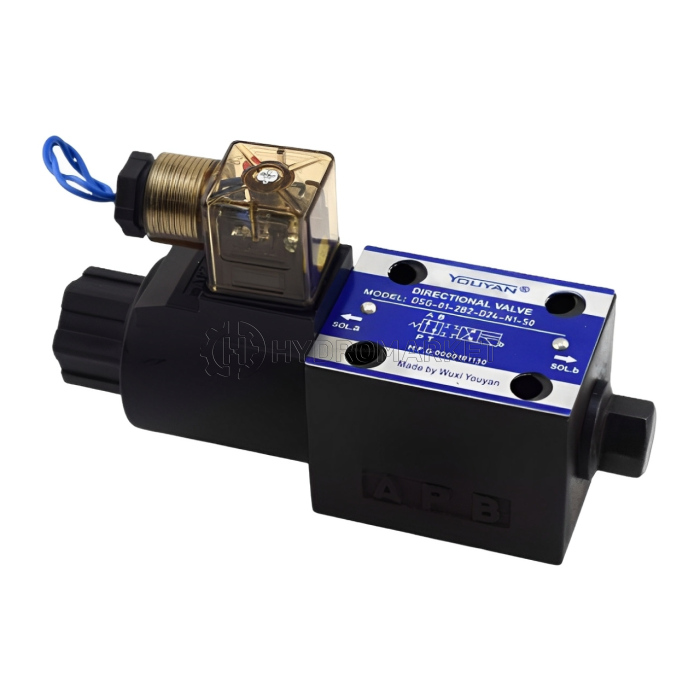

Електромагнітний гідророзподільник DSG-01-2B2B-D24-N1-50 DC 24V

Електромагнітний напрямний клапан Yuken DSG-01-2B2B-D24-N1-50 (DC 24V)

DSG-01-2B2B-D24-N1-50 — надійний та компактний електромагнітний напрямний (золотниковий) клапан серії DSG-01, розроблений для точного керування напрямком гідравлічного потоку у важких промислових та мобільних системах. Цей варіант із живленням DC 24 V та індикаторним plug-in роз'ємом N1 зручний для швидкої установки та оперативної діагностики.

Головні переваги

• Висока міцність та продуктивність: серія DSG-01 розрахована на роботу при високому тиску та великих витратах, що забезпечує стабільну роботу гідросистем під навантаженням.
• Мінімальні втрати тиску: оптимізовані гідроканали та «мокрі» соленоїди знижують перепад тиску (типово ≈0,9 МПа при рекомендованих режимах), що підвищує енергоефективність контуру.
• Стійкість до забруднення та надійність перемикання: потужні магніти та поворотні пружини дають впевнене зміщення золотника навіть за наявності забруднень у робочій рідині.
• Захист та зручність монтажу: виконання з індикаторним plug-in роз'ємом (N1) полегшує підключення та візуальну перевірку включення котушки; корпус відповідає IP65-еквіваленту із захисту від пилу та бризок.
• Компактність: корпус DSG-01 компактний та легкий, зручний для встановлення на підплітах ISO 4401-03 / CETOP D03.

Призначення

Модель DSG-01-2B2B-D24-N1-50 призначена для двопозиційного управління виконавчими механізмами, де потрібне повернення золотника у вихідне положення під дією пружини (B2 - spring offset) та робоче включення соленоїда B при подачі живлення (логіка 2B2B). Таке виконання зручне для гідроприводів з односторонньою робочою дією та автоматичним поверненням у нейтраль.

Технічні характеристики

• Тип клапана: електромагнітний напрямний
• Модель: DSG-01-2B2B-D24-N1-50
• Розмір корпусу: DSG-01 (монтажна група ISO 4401-03 / CETOP D03)
• Кількість позицій: 2 (двохпозиційний)
• Тип золотника: B2 — пружинне усунення (spring offset); виконання 2B2B - нейтраль і включення SOL.B під час живлення
• Тип соленоїда: DC 24 V
• Електропідключення: N1 — plug-in connector з індикатором
• Максимальна витрата (для цієї модифікації): до ≈85 л/хв (модельна конфігурація вказує 85 л/хв; серія загалом допускає до 100 л/хв для деяких золотників)
• Максимальний робочий тиск: до 35 МПа
• Максимальний зворотний тиск по лінії T: до 21 МПа
• Падіння тиску: орієнтовно ~0,9 МПа

Рекомендації з експлуатації

• Рекомендується фільтрація робочої рідини не грубіше 25 мкм (або 20 мкм для деяких серій) та дотримання чистоти системи для максимального терміну служби клапана.
• При установці уважно перевірте тип підпліту та відповідність отворів під кріплення (ISO 4401-03) та розміри портів.
• Якщо важлива плавність перемикання (щоб уникнути гідроударів), розгляньте варіант S-DSG (soft-shift).
