Електромагнітний гідророзподільник DSG-03-3C4-A240-N1-50 AC 240V

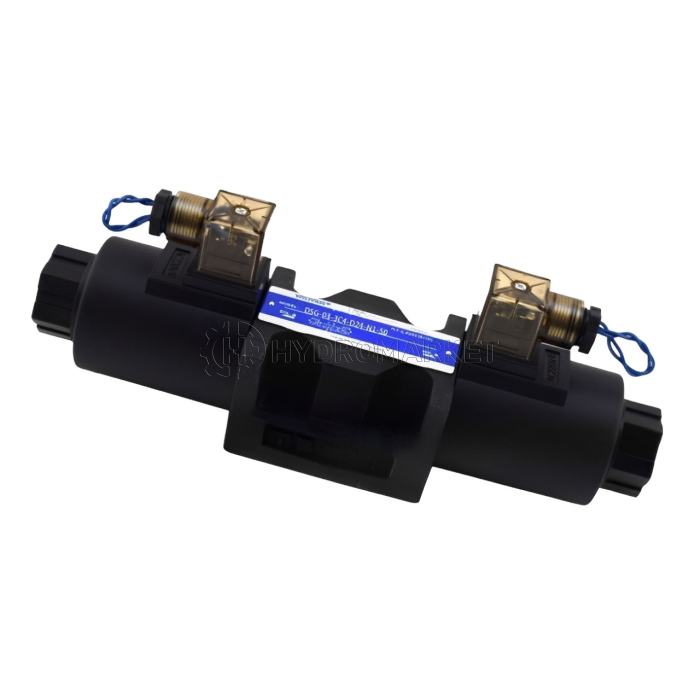

Електромагнітний напрямний клапан Yuken DSG-03-3C4-D24-N1-50 (DC 24V)

DSG-03-3C4-D24-N1-50 — промисловий соленоїдний (електромагнітний) напрямний золотниковий клапан із серії DSG-03. Спроектований для надійного керування напрямком потоку гідравлічної рідини в навантажених гідросистемах: компактний корпус, «мокрі» соленоїди та посилена механіка дають стійку роботу у важких умовах.

Чому цю модель вибирають фахівці

• Високі робочі параметри: серія DSG-03 розрахована на робочий тиск до 31,5 МПа і забезпечує високі витратні характеристики у типових конфігураціях.
• Низький рівень шуму та довгий ресурс: виконання з «wet-type» соленоїдами знижує акустичні викиди та зменшує ризик зовнішніх витоків мастила.
• Стабільність при забрудненнях: посилені магніти та поворотні пружини забезпечують надійне перемикання золотника навіть при частках у робочій рідині.
• Швидкий монтаж та діагностика: версія з роз'ємом N1 (plug-in) та індикаторною лампою спрощує підключення та візуальну перевірку живлення котушки.

Ключові сфери застосування

Підходить для гідростанцій, пресового обладнання, підйомно-транспортних механізмів, мобільної техніки та автоматизованих ліній, де важливі надійність, компактність та висока циклічність перемикань.

Основні технічні характеристики

• Тип клапана: соленоїдний напрямний клапан
• Модель: DSG-03-3C4-D24-N1-50
• Корпус / посадка: розмір 03 (≈3/8" - монтаж CETOP D05 / ISO 4401-05)
• Кількість позицій: 3
• Тип золотника: C4 - пружинно-центрований
• Соленоїд: DC 24 V
• Електропідключення: N1 — plug-in connector з індикатором
• Максимальний потік: для серії до 120 л/хв
• Максимальний робочий тиск: 31,5 МПа
• Максимальний протитиск лінії T: 16 МПа

Рекомендації з монтажу та експлуатації

• Встановлюйте на підплаті за стандартом ISO 4401-05 (CETOP D05); перед монтажем звіряйте посадкові розміри та розташування портів P/A/B/T.
• Підтримуйте фільтрацію оливи не грубіше 25 µm — чистота гідросистеми критична для довговічності клапана.
• При необхідності зменшення гідроударів розгляньте S-DSG (soft-shift) виконання або встановлення демпферів у лініях.
